合成ゼオライトの説明：産業用途に適したタイプの選び方

合成ゼオライトとは？

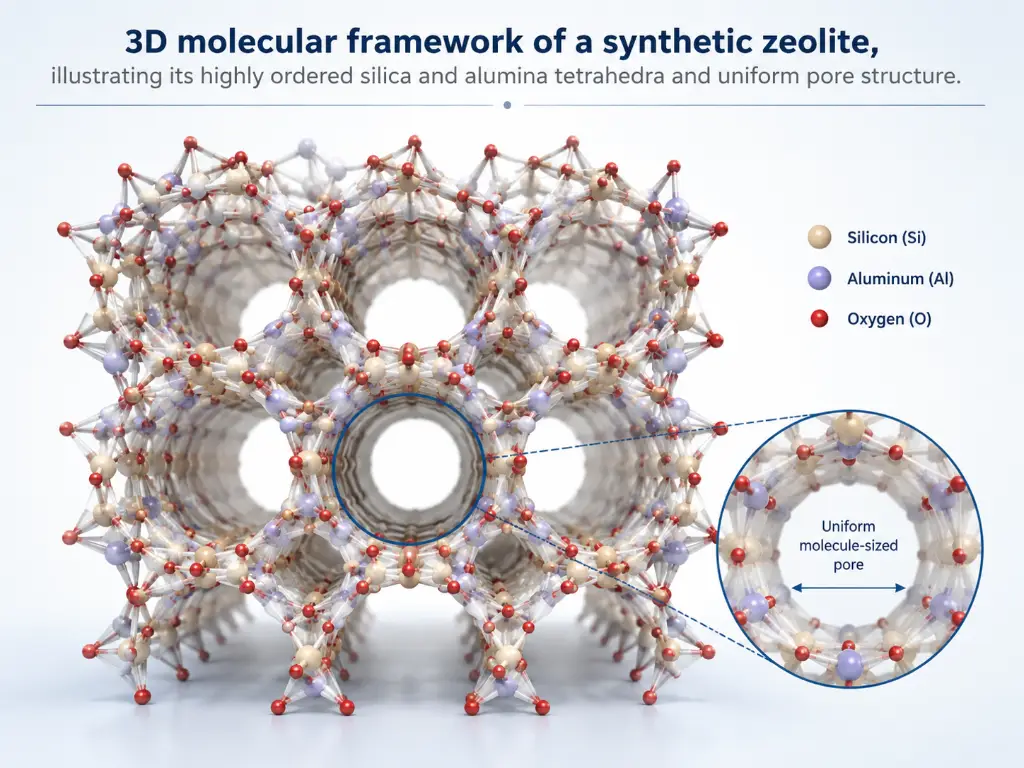

合成ゼオライトは人工の結晶性アルミノケイ酸塩であり、シリカとアルミナの四面体からなる三次元フレームワークで、均一な分子サイズの細孔からなるハニカム構造を形成している。火山灰と塩水から地質学的な時間スケールで形成される天然ゼオライトとは異なり、合成ゼオライトは制御された熱水条件下で製造される。このため、ゼオライトには3つの決定的な利点がある： 純度 (クレーや石英のようなギャング鉱物は含まない）、 精度 (Ångströmレベルに調整された孔径）、および 一貫性 (天然鉱床では不可能なバッチ間の再現性）。

数字が物語っている。地質学者がおよそ50種の天然ゼオライトを同定しているのに対し、国際ゼオライト協会の構造委員会データベースは現在、250種以上の合成骨格を認識している。細孔直径は約3～10オングストロームで、産業界におけるあらゆる低分子分離の課題を事実上カバーする範囲である。

合成ゼオライト（しばしばモレキュラーシーブと呼ばれる）は、工業プロセスで選択的吸着が要求される場合、デフォルトの選択肢となる。3Aタイプは、エタノールをブロックしながら水分子を通過させる。13Xタイプは天然ガスの流れからCO₂を捕捉する。ZSM-5は、アモルファス触媒の追随を許さない形状選択性でメタノールをガソリンに変換する。問題は、"合成ゼオライトを使うべきか？"ではなく、"どのゼオライトを使うべきか？"である。

合成ゼオライトの主な種類

個々のタイプに飛び込む前に、何が実際にそれらを区別するかを理解するのに役立ちます。すべての合成ゼオライトは、3つの軸に沿って変化する： 細孔径 (リング構造（8リング、10リング、または12リング・オープン）によって決定される）、 シリカ・アルミナ比 (親水性と酸の強さを支配するSi/Al）と カチオン型 (吸着選択性を微調整する、骨格内に存在する交換性イオン）。これらの3つの次元を念頭に置きながら、以下のファミリーを読み進めよう。

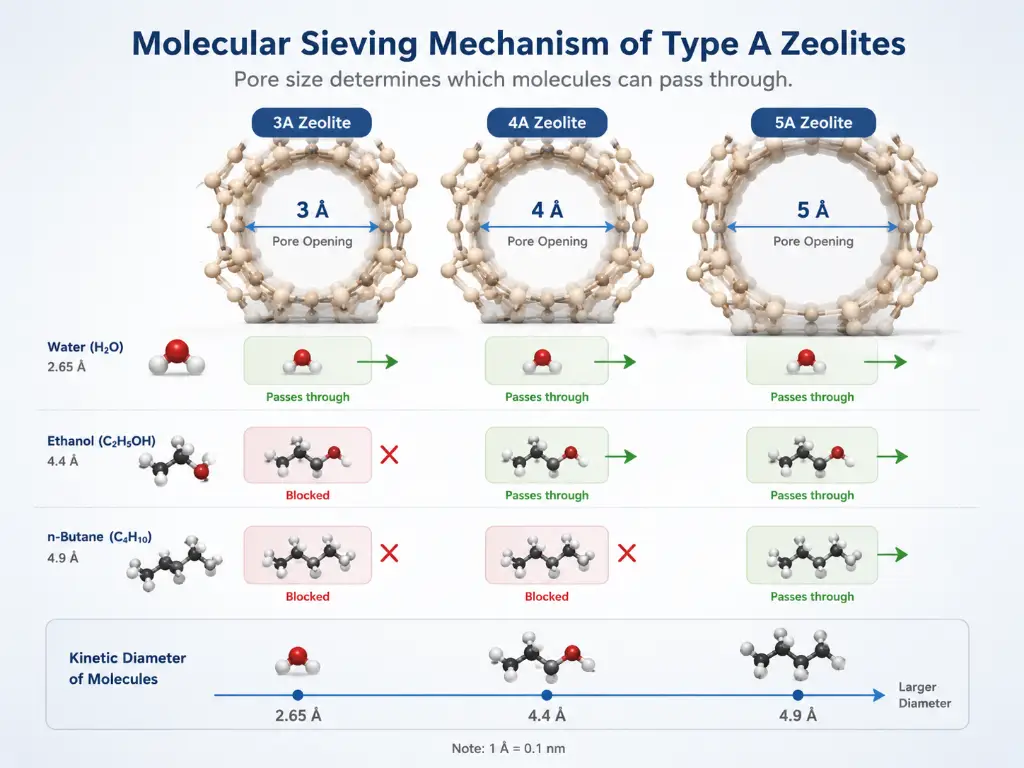

タイプAゼオライト（3A、4A、5A） - 小孔径モレキュラーシーブス

タイプAは工業用吸着の主力製品であり、3つのタイプは、どのカチオンが交換サイトを占めるかという、たった一つの変数によって異なる。

基本的な化学的性質は単純だ。ナトリウムイオンのおよそ半分をカリウムと交換すると、より大きなK⁺イオンが窓を部分的に塞ぎます。代わりにカルシウムと交換すると、2価のCa²⁺が占める部位が少なくなり、細孔はおよそ5Åに開き、直鎖炭化水素が入ることができる。

実際には、1つの原料（ゼオライトナトリウムA）を、選択的エタノール乾燥（3A）、バルクガス脱水（4A）、PSA水素回収（5A）の3つの異なる作業用に陽イオン調整できることを意味する。どのゼオライトが必要なのか分からない場合、決め手となるのは、ほとんどの場合、以下の質問です： 水以外にどのような分子が私の流れの中に存在し、どの分子が吸着してはいけないのか？

タイプXゼオライト（13X、LSX） - 大孔径吸着のスペシャリスト

タイプAのゼオライトが小さな分子を扱うのに対し、タイプXのゼオライトはより大きな分子への扉を開く。13Xゼオライトは、12リングの細孔開口部が約10Åで、Si/Al比は1.0に近い。このため親水性が強く、分岐炭化水素、芳香族、および5Aでは接触できない大きな極性分子を吸着する。

このため、13Xは3つの大量工業用分離のデフォルトの選択肢となっている。で 極低温空気分離13Xは、コールドボックスに入る前に供給空気からCO₂と残留水分を除去する。極低温でのドライアイス形成を防ぐため、CO₂出口レベルは0.1ppm以下が標準である。単一の大型ASU（80,000 Nm³/h）は、数百トンの13Xを積載することができる。その場合 PSA酸素発生13Xは、酸素よりも窒素を選択的に吸着し、製鉄所、廃水オゾン処理、医療ガス供給用に90-95%純度のO₂を生成する。で 天然ガス処理13Xは、CO₂、H₂S、およびメルカプタン類をパイプライン仕様にストリップする。

このシリーズのプレミアム・バリエーションは LSX（低シリカX）Si/Al比を約1.0まで下げた。アルミニウム含有量が高いほど陽イオンサイトが多くなり、PSA酸素サイクルにおいて重要な利点であるN₂吸着容量が高くなる。これらのサイトをリチウムと交換すると、医療用および携帯用酸素濃縮器用の現在のベンチマーク吸着剤であるLi-LSXが得られる。

高シリカ ゼオライト (ZSM-5、ベータ、モルデナイト) - 触媒スペシャリスト

Si/Alスペクトルの反対側には、高シリカゼオライトがある。Si/Al比が10を超える（ZSM-5の場合は100を超えるか、純シリカのシリカライト-1では無限大に近い）これらの材料は疎水性で、1,000℃を超えても熱的に安定で、強いブレンステッド酸サイトを持っている。

ZSM-5（MFIフレームワーク）はこのカテゴリーのスターである。メタノール-ガソリン（MTG）プロセスにおいて、ZSM-5はメタノールをガソリン・レンジの炭化水素ブレンドに変換するが、その細孔構造は、細孔から出るには大きすぎる分子の生成を防ぐ。ベータゼオライト（BEAフレームワーク）は、より大きな12リングの細孔を持ち、ファインケミカル合成やクメン製造において多目的な触媒として機能する。モルデナイト（MOR）は、アルキル化反応や異性化反応に適している。

タイプAとタイプXがゼオライトの世界の「ふるい」であり、分子を大きさによって物理的に選別するとすれば、ハイシリカゼオライトは「工作機械」であり、アモルファス触媒では再現できない精度で化学反応を促進する。

主要セクターにおける産業用アプリケーション

下の表は、最も一般的な工業用途と、一般的に使用されるゼオライトの種類をマッピングしたものである。次のセクションの選択フレームワークに入る前に、クイックリファレンス風景としてこれを使用してください。

これらのコア・アプリケーション以外にも、合成ゼオライトはバイオガスのアップグレーディング（CO₂/CH₄分離）、リチウムイオン電池の電解液の脱水（HFの生成を防ぐために10ppm以下の水分）、ディーゼル排気ガス中のNOxの選択的触媒還元（Cu-SSZ-13）において補助的な役割を果たしている。その幅の広さは相当なものだが、一度覚えてしまえば、選択のロジックは驚くほど一貫している。

用途に適した合成ゼオライトの選び方

ここまでくれば、ゼオライトの種類については、初めてゼオライトを購入するほとんどの人よりも詳しいはずだ。しかし、種類を知り、どれがフィットするかを知ることは あなたの プロセスは異なるものだ。このセクションでは、そのギャップを埋める。

何かと何かを一致させる前に、2つの質問に答えよう。 最初に：どの分子を捕獲または除外する必要があるのか？ これによって孔の大きさが決まる。 2つ目：使用条件は？ 温度、圧力、競合する吸着剤の有無によって、標準的なグレードが必要か、特殊な処方が必要かが決まります。

用途に適したゼオライトの種類を選ぶ

選択肢を狭める最も手っ取り早い方法は、プロセスの目標からゼオライトの種類を逆算することである。下の表は、最も一般的な工業シナリオをカバーしています。

注意：2つのサプライヤーが「13X」を販売し、特定のガス流に対して顕著に異なる性能を提供することがある。気孔アクセス性、バインダータイプ、微量陽イオン不純物はすべて、実際の吸着挙動を変化させる。これは、仕様書がすべてを語るような商品ではない。

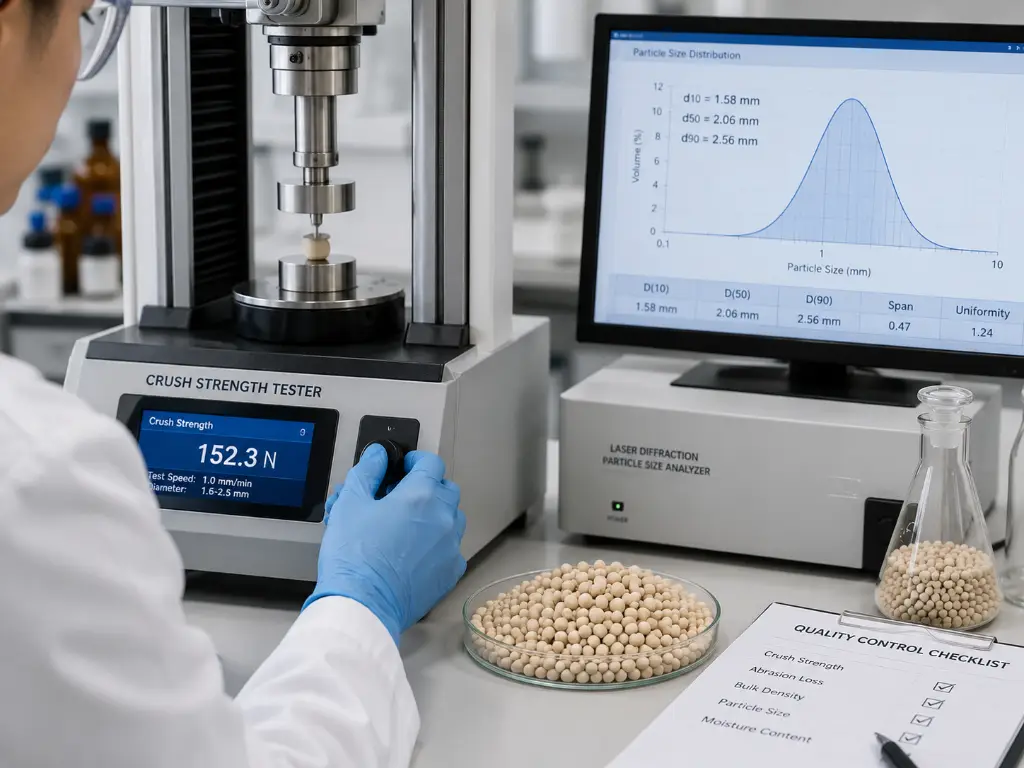

指定すべき主要性能パラメータ

候補となるタイプを特定したら、次のステップは「十分な品質」とはどのようなものかを定義することである。見積もり依頼を出す際には、サプライヤーの分析証明書が少なくとも以下の5つのパラメータをカバーしていることを確認する：

• 静水吸着容量 - 最も基本的な品質指標。4Aおよび13Xの場合、飽和湿度で≥20wt%と予想される。これより低い値は、結晶化度が低いか、バインダーが希釈されていることを示唆する。
• クラッシュ強度 - ペレットまたはビーズ1個あたりの力として測定（1.6～2.5 mmの押出材では30 N以上）。これは、使用中のベッド沈下と粉塵発生を直接予測します。
• 減耗損失 - 標準的なタンブリングテストでは、0.5wt%以下に抑える必要がある。消耗が大きいと、粉塵が多くなり、圧力損失が高くなり、スクリーンの清掃頻度が高くなる。
• 嵩密度 - 通常、13Xは650-750g/Lである。サプライヤーの過去の平均値から著しく乖離している場合は、製剤のドリフトや結晶化が不完全である可能性がある。
• 粒度分布 - 95%以上を指定のメッシュ範囲内で探す。ファインは圧力損失を増加させ、オーバーサイズの粒子は物質移動効率を低下させる。

これらのパラメータはそれぞれ、吸着剤の交換頻度、圧力損失によるエネルギー消費、ダストの汚損によるプロセスのダウンタイムなど、運転コストに直結する。これらは、単価と同じように精査されるべきものである。

一般的な仕様書では、ここまでしかわかりません。一部のメーカー、特に社内に研究開発プラットフォームと応用試験ラボを持つメーカーは、大量注文を確約する前に、実際のプロセス条件に対して試験を行うことができます。独自の試験方法と国際的な試験方法の両方を使用した、このような用途に特化した検証により、ゼオライトグレードが特定のストリーム組成で性能を発揮するかどうかが、数千キログラムが吸着器に投入される前に明らかになります。

ジャロン例えば、アプリケーションに特化した試験や吸着剤選択の推奨を含む技術サービス能力を維持しています。当社の極低温グレードのモレキュラーシーブは、以前の配合よりもCO₂容量が明らかに高く、吸着器の設置面積を小さくすることができました。仕様に適合する」と「私のプラントで機能する」の違いが、ダウンタイムに数万ドルを意味することがある場合、サプライヤーの技術的な深さは、早期に確認する価値がある(アプリケーション・テスト・サービス).

合成ゼオライト調達における品質の確保

タイプを正しくすることは、戦いの半分である。タイプは 品質 右は残りの半分であり、間違いなくほとんどの調達ミスが起こる半分である。合成ゼオライトの品質は、初めてゼオライトを購入する人の多くが予想する以上にメーカー間で差があり、粗悪なバッチがもたらす結果（早期のベッド交換、規格外製品、計画外の操業停止）は、常に価格差を上回る。

要求される必須の認証および試験報告書

サプライヤーを評価する前に、ドキュメンテーションのベースラインを設定します。最低限、見積書と一緒に要求してください：

資格：

• ISO 9001:2015 - これは品質マネジメントシステム認証のベースラインである。サプライヤーが有効で最新の認証書を提示できない場合は、検討対象から除外すること。
• ISO 14001:2015 - 環境管理。EUや北米のバイヤーにとって、ますます厳しい要件となっている。
• リーチ (EC 1907/2006) - 欧州市場に参入するすべてのゼオライトに義務付けられています。サプライヤーのREACH登録が、製品ファミリーだけでなく、購入する特定のグレードをカバーしていることを確認してください。
• RoHS対応 - ゼオライトが最終的に消費者市場またはエレクトロニクス市場に販売される機器に使用される場合に必要。

試験報告書（バッチごと）：

• XRD（X線回折） - 結晶相の純度と相対的な結晶化度を確認する。結晶化度の低いバッチ（参照標準に対して85-90%以下）は、他のパラメータが正常であっても、吸着容量で劣る。
• BET比表面積と微細孔容積 - 種類にもよるが、300～700m²/gを見込む。BET値が予想より低い場合は、アモルファス含有量や結晶化が不完全である可能性がある。
• ICP-MS 微量金属分析 - 触媒グレード、食品グレード、医薬品グレードのゼオライトでは特に重要。重金属（鉛、ヒ素、カドミウム、水銀）は定量され、規制基準値以下でなければならない。
• 粒度分布（レーザー回折） - サプライヤーのメッシュの主張を確認し、過剰な罰金があるかどうかを明らかにする。

もうひとつ。 バッチトレーサビリティ.数年にわたるトレーサビリティのために、すべての製造バッチから物理的なサンプルを保持し、その記録を作成できるサプライヤーは、出荷して忘れてしまうサプライヤーとは根本的に異なる品質レベルで操業している。

サプライヤーを評価する際のレッドフラッグ

書類が整った後は、調達担当者の直感を信じよう。これらのシグナルは、それ単独では厳しい失格条件にはならないが、2つ以上が組み合わさっている場合は、真剣に考える必要がある：

1. 第三者機関の試験報告書の提出拒否。 正規のメーカーであれば、SGS、Intertek、Bureau Veritasの報告書を保管している。もし躊躇するようであれば、その理由を尋ねてみよう。
2. 期限切れまたは検証不可能なISO証明書。 発行機関のオンライン登録を確認する。偽造または失効した証明書は直ちに失格となる。
3. 成績の良いサンプルとそうでないバルク出荷。 これは業界で最も一般的な品質クレームである。バルク出荷がサンプルの主要パラメータと定義された許容範囲内で一致していなければならないことを明記し、不適合出荷を拒否する権利を留保する。
4. 市場価格を大幅に下回る価格設定。 本稿執筆時点では、標準グレードの合成ゼオライトは通常、バルク吸着剤グレードで中国FOB価格1トン当たり約$380～$450であり、特殊触媒グレードはその数倍である。この範囲を著しく下回る見積もりは、製造効率を反映することはほとんどなく、品質管理の手抜き、結晶化度の低下、バインダーの過剰希釈を反映することが多い。
5. 技術的な質問に答えられなかったり、営業に回されたりする。 技術チームが細孔容積、破砕強度、再生条件について詳細に議論できないサプライヤーは、メーカーではなく商社である。商社には商社の立場があるが、あなたと生産ラインの間に不透明なレイヤーを加えることになる。

最高のサプライヤーは精査を歓迎する。依頼されなくてもサンプルを送ってくれる。バッチ記録を共有する。バーチャルまたは直接の工場訪問を手配し、原材料の受け入れから最終的なパッケージングまで、品質管理ステーションを案内してくれる。肉眼では同じ製品（オフホワイトのビーズや粉末）に見えるこの業界では、透明性が真の差別化要因となる。
