モレキュラーシーブ再生への完全なエンジニアリングガイド

工業用ガス処理、石油化学精製、極低温空気分離といった非常に要求の厳しい領域において、モレキュラーシーブは超高純度基準を達成するための究極の防衛線としての役割を果たしている。これらの結晶性アルミノケイ酸塩は、均一な微小孔構造を特徴とし、正確な動径と極性に基づいて分子を選択的に捕捉することができる。しかし、天然ガス脱水装置、水素精製スキッド、エタノール脱水プラントなど、あらゆる大規模吸着システムの運転可能性、継続的な信頼性、経済効率は、再生として知られる周期的で高度に制御された物理的プロセスに完全に依存している。

適切かつ正確な再生が行われないと、ゼオライト結晶の内部空隙は急速に飽和限界に達します。いったん飽和すると、ベッドは即座に「ブレークスルー」を起こし、汚染物質が吸着剤をバイパスするようになる。これは、下流の装置の腐食、触媒の被毒、パイプラインの凍結、規格外製品の致命的な生成につながる。再生プロセスの背後にある熱力学、流体力学、および正確なパラメータ制御を理解することは、単に運転上の推奨事項ではなく、プラントの稼働時間と安全性を維持するための絶対的なエンジニアリングの前提条件です。

この包括的なテクニカルガイドは、モレキュラーシーブ再生の物理的メカニズムを客観的かつ深く掘り下げて分析しています。熱スイング吸着(TSA)と圧力スイング吸着(PSA)の主な手法の比較、標準的なステップごとの操作手順の詳細、分子ふるいの種類(3A、4A、5A、13X)ごとに必要な正確な温度しきい値の設定、材料の劣化の根本的な原因について検証しています。これらの工学原理をマスターすることにより、プラントオペレーターやプロセスエンジニアは、システム効率を最適化し、吸着剤の寿命を大幅に延ばし、運転経費を厳しく管理することができます。

モレキュラーシーブ再生の核心的目的

物理化学の基本レベルでは、分子ふるいへの分子の吸着は、局所的な静電相互作用、双極子-双極子引力、およびファンデルワールス力によって駆動される発熱現象である。汚染された気体または液体の流れが密に充填された吸着剤層を透過すると、水（H₂O）、二酸化炭素（CO₂）、または硫化水素（H₂S）のような標的分子（吸着物）が結晶格子に引き込まれ、微細孔内に確実に固定化される。動作時間の経過とともに、利用可能な内部表面積と細孔容積が完全に占有されるようになり、流体相に残る吸着物と固体マトリックス内に捕捉された吸着物との間に熱力学的平衡状態が確立される。

モレキュラーシーブ再生の主な物理的目的は、この平衡を人為的かつ系統的に崩すことである。吸着システムの内部熱力学的状態を変化させること、具体的には、熱エネルギーを導入して温度を上昇させるか、あるいはシステム全体の圧力を低下させて吸着物の分圧を低下させることにより、捕捉された分子の運動エネルギーを上昇させる。この運動エネルギーが、結合するファンデルワールス力の活性化エネルギーを超えると、吸着分子はアルミノケイ酸塩骨格上の活性部位から強制的に離脱し、バルク気相に拡散して戻る。このプロセスは、正式には脱離と定義される。

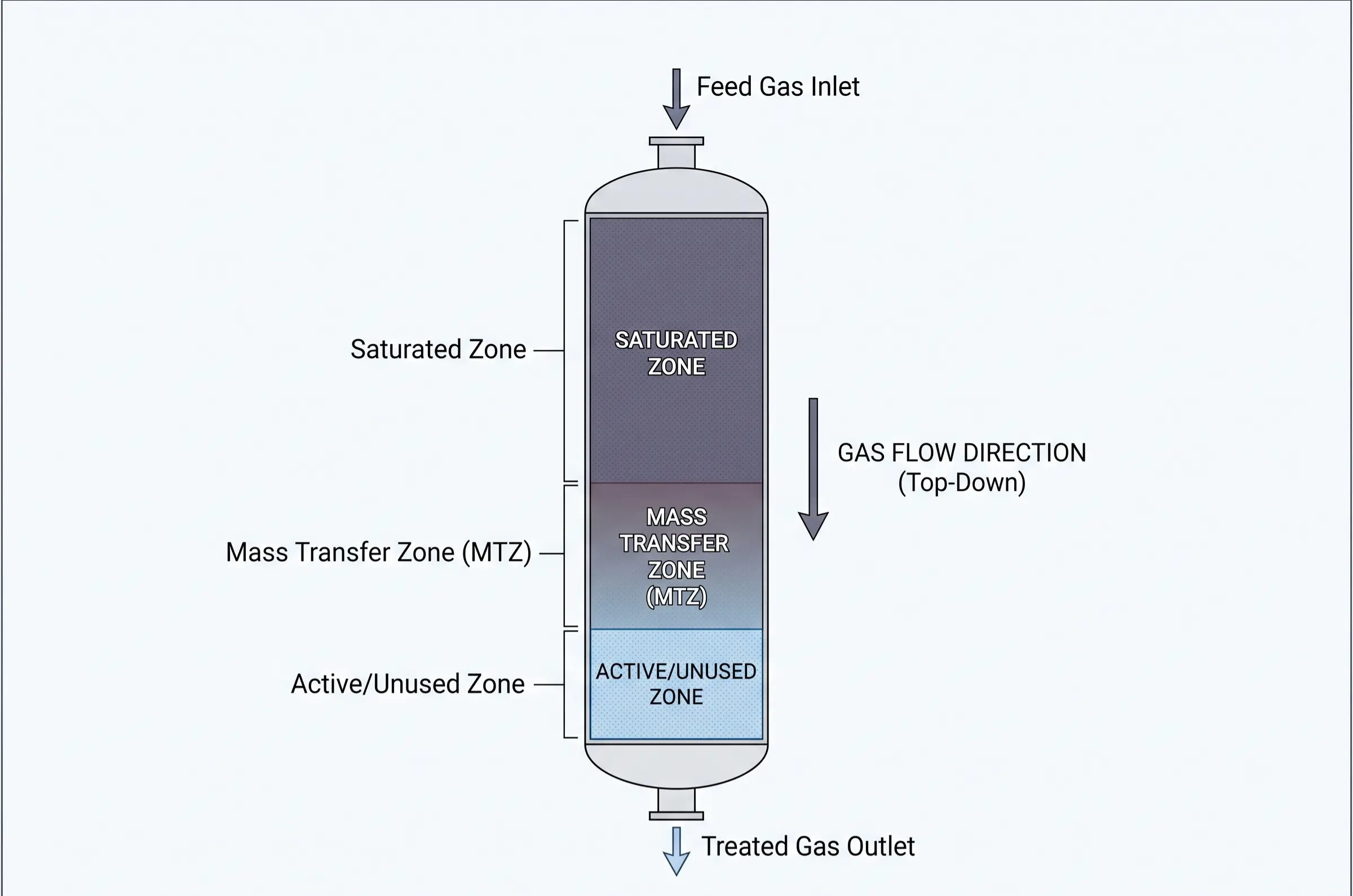

工学および運転管理の観点から、再生の直接的で巨視的な目的は、物質移動ゾーン（MTZ）の戦略的操作である。MTZは、流体の流れから固体ゼオライトへの汚染物質の実際の物質移動が行われる吸着床内の特定の活性断面積である。吸着サイクルの進行に伴い、MTZは容器の入口から出口に向かって着実に移動する。MTZの前縁がベッド出口に到達するのを許すと、汚染物質のブレークスルーが発生する。

再生は、物質移動ゾーンをベッドの底部（または最初の入口）に強制的に押し戻すために実行されます。結晶細孔から蓄積された不純物を徹底的に除去することで、動的吸着容量（特定の動的流動条件下でのベッドの実際の作動容量）が完全に回復する。その結果、この周期的修復の究極の工学的目標は、運転経費（OPEX）の最適化である。非常に効率的な再生により、処理プラントは、全く同じバッチの高級吸着剤在庫を、数年にわたって何千回もの連続サイクルに利用することができます。これにより、下流のプロセスガスの絶対純度が継続的に保証され、同時に、時期尚早の吸着剤交換に伴う莫大な資本コストや、非効率な加熱による深刻なエネルギー損失を防ぐことができる。

モレキュラーシーブの再生と活性化：主な違い

産業資材調達や若手プロセスエンジニアの間で、"活性化 "と "再生 "という用語が混同され、非常に有害な誤解が広まっている可能性があります。どちらのプロセスも、ゼオライト構造から揮発性物質を除去するために強力な熱エネルギーを加えることを伴いますが、分子ふるいのライフサイクルの全く異なる段階で発生し、基本的に異なる目的を果たし、大きく異なる熱力学的パラメーターと温度制約の下で作動します。この違いを理解することは、機器の安全性にとって極めて重要である。

アクティベーション・プロセス（製造段階）

活性化は、高度に制御された極端な温度の冶金プロセスであり、モレキュラーシーブメーカーの製造施設内（通常、巨大な工業用ロータリーキルンまたは特殊な焙焼炉内）でのみ行われます。未加工の合成ゼオライトが化学製造中に最初に結晶化されるとき、その微細な孔は結晶化水と、特定の結晶骨格の形成を指示するために利用された有機テンプレート剤（アミンや特定の第4級アンモニウム塩など）で完全に満たされます。この "未加硫 "の状態では、モレキュラーシーブの動的吸着能力は全くゼロである。

材料を機能的に多孔質にするために、メーカーは原料粉末や成形ペレットを500℃から600℃の極端な活性化温度にかける。これらの極端な熱閾値で、有機テンプレート分子は完全な熱分解と燃焼を受け、深層にある構造水は結晶格子から激しく排出される。このプロセスにより、最終的に工業汚染物質を捕捉する、広大で空虚な3次元空隙が形成される。活性化は最初の化学的足場をクリアするための1回限りのフォーマットプロセスであるため、ここで適用される熱的限界は、材料の絶対的な物理的許容範囲を超える。この初期準備の背後にある複雑な製造工程を理解したいオペレーターには、以下の本を読むことを強くお勧めする。モレキュラーシーブの活性化に関する完全ガイド基礎となる材料科学を把握する。

再生プロセス（運営段階）

これとは対照的に、再生はエンドユーザーの施設で行われ、天然ガス処理プラントのツインタワー脱水槽や低温空気分離プラントのプレ精製ユニット（PPU）のような運転中の現場設備の局所的な環境内で完全に行われます。再生は、標準的なプラント運転中に蓄積された特定のプロセス不純物（大気中の水分、微量CO₂、または硫黄化合物のような）を除去するためだけに設計された、周期的な定期メンテナンス手順です。

フィールド再生の操作パラメーターは、確立された材料科学の限界によって厳密に制限されています。標準的な工業用再生温度は、モレキュラーシーブの種類と吸着される汚染物質の粘り強さによって異なりますが、150℃～350℃の間で綿密に管理されています。再生時のベッド温度は、絶対に450℃を超えないことが技術上の絶対条件です。運転中のモレキュラーシーブベッドを450℃以上の高温にさらすと、アルミノケイ酸塩バインダーとゼオライト結晶自体が永久相転移を起こし、不可逆的な結晶格子の崩壊、広範な細孔の閉鎖、動的吸着能力の完全かつ永久的な喪失につながります。

モレキュラーシーブ再生の主な方法

工業用吸着システムは、吸着平衡を逆転させるために利用される主要な熱力学的メカニズムによって基本的に分類される。世界的に採用されている最も支配的で技術的に成熟した2つの方法論は、熱スイング吸着(TSA)と圧力スイング吸着(PSA)である。これら2つの経路のどちらを選択するかは、製品ガスの要求純度、処理されるガス量、不純物の濃度、廃熱や高圧圧縮能力などのプラントユーティリティの利用可能性によって決定される。

熱スイング吸着（TSA）プロセス

熱スイング吸着(TSA)プロセスは、分子ふるいの吸着容量が系内温度の上昇に伴って指数関数的に減少するという熱力学的原理に基づいて設計されている。常温（例えば20℃～40℃）では、ゼオライト格子は極性分子や微量汚染物質に対して大きな親和性を示す。しかし、再生段階で高温のパージガスをベッドに導入することで、局所的な熱エネルギーが吸着分子の運動振動を劇的に増加させる。この追加された熱エネルギーは、静電的な保持力に容易に打ち勝ち、脱着のために気相に向かって積極的に平衡状態を駆動する。

TSAシステムは、一般に "ディープピュリフィケーション "と呼ばれる、極端な超微量不純物除去を必要とする運転シナリオで普遍的に支持されている。これには、極低温での天然ガスの脱水（氷点下でのハイドレート形成の防止）や、深い脱硫や脱炭酸が含まれます。固体ゼオライトの大量のベッドを加熱・冷却することは、ゆっくりとした熱集約的なプロセスであるため、運転上、TSAは、通常1サイクルあたり8時間から24時間という、長く持続的なサイクル時間が特徴である。そのため、TSAには、電気式浸漬ヒーター、直火式ガスヒーター、廃熱回収システムなど、堅牢な外部熱源が不可欠である。

圧力スイング吸着(PSA)プロセス

逆に、圧力スイング吸着（PSA）プロセスは、吸着容量が対象ガスの分圧に大きく依存するという動的速度論的原理に基づいて動作する。ラングミュア吸着等温線の原理によると、系内圧力が高い場合、モレキュラーシーブは急速に大量のガスを吸着する。この圧力が急速に低下すると、平衡が瞬時にシフトし、吸着分子が脱離し、固体マトリックスから剥離する。

PSA技術は、微量不純物の除去よりもむしろ、大容量で巨視的なガス分離用途の業界標準です。典型的な用途としては、大気中の空気から高純度の工業用酸素や窒素を生成したり、合成ガスや製油所のオフガスから超高純度の水素を抽出したりすることが挙げられる。PSAの運転上の特徴は、すべてが常温に近い温度で機能することである。熱スイングはごくわずかである。その代わり、このプロセスは急速で連続的な機械的サイクルに大きく依存している。PSAのサイクル時間は極めて短く、数分からわずか数十秒であることが多い。再生力全体は、システム圧力の瞬間的な解放（ブローダウン）に依存しており、外部からの熱加熱を必要とせずに、微細孔から汚染物質を動的に排出する。

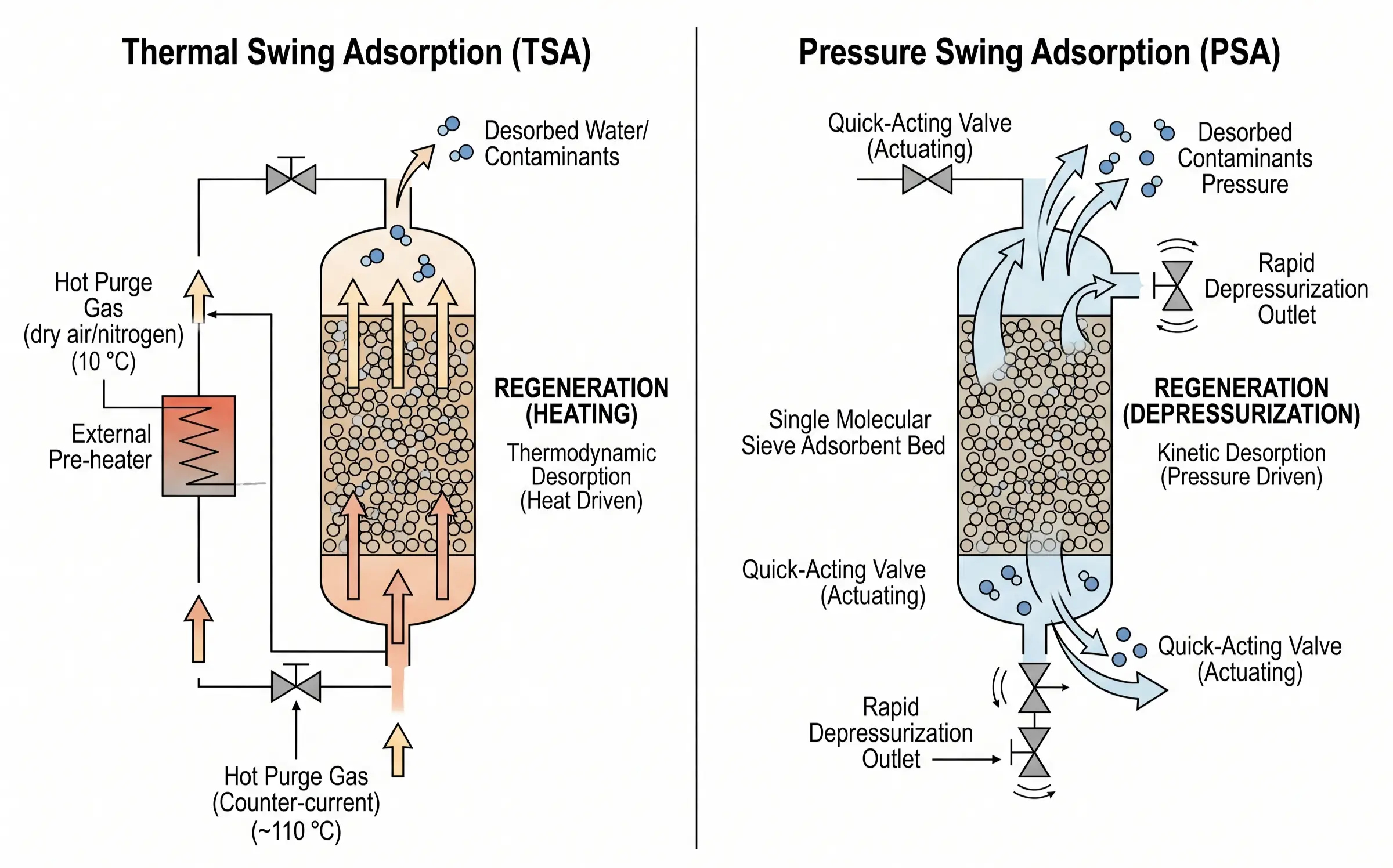

標準的なモレキュラーシーブ再生プロセス

モレキュラーシーブ管理の複雑さを十分に理解するためには、これらのシステムを管理する正確で段階的な操作手順を検討する必要がある。現代の工業用制御室では、TSAとPSAシステムは全く異なる運転パラダイムを表している。以下は、熱脱離と動力学的脱離のメカニズムの並列性を強調した、両方式の標準的な再生シーケンスの詳細な内訳です。

標準的なTSA再生プロセス（時間ベースのシーケンス）

TSAシーケンスは、吸着剤の壊れやすいセラミック構造を損傷することなく、大量の熱を安全に輸出入するために設計された、綿密にタイミングを合わせた熱手順である。

フェーズ1：パージガスによる加熱（加熱と脱着）

TSAシステムの物理的現実において、加熱と掃引（パージ）は連続的なステップではなく、本質的に並列的で結合したメカニズムである。フェーズ1では、十分に乾燥された高温の再生ガス（パージガス）が飽和床に導入される。エンジニアリングのベストプラクティスでは、この高温ガスの流れを逆流通常の吸着の流れに対して相対的な方向。吸着がトップダウンで行われるなら、加熱はボトムアップで行われなければならない。これにより、高飽和の入口ゾーンから脱離した水がベッドの超乾燥出口ゾーンに深く押し込まれるのを防ぐことができる。

この段階では、温度上昇による熱力学的作用がファンデルワールス力を破壊し、一定のスイープガスによる運動学的作用が周囲のボイドスペースの汚染物質の蒸気圧を連続的に下げ、解放された分子を物理的に容器から運び出す。壊滅的な構造破壊を防ぐため、オペレーターは昇温速度を厳密に管理しなければならない。加熱速度は通常、1時間当たり30℃から50℃に制限される。急激な熱スパイクは、ゼオライトペレットの外側と内側との間に非常に大きな熱勾配を引き起こし、熱応力破壊につながる。加熱段階は、ベッド出口の流出ガス温度が最低150℃に達し（ふるいによってはそれ以上になることも多い）、数時間安定した温度プラトーを維持したときに初めて完了したとみなされ、深層に潜む潜水がすべて正常に沸騰して排出されたことが証明されます。

フェーズ2：ドライ・スイープ・ガスによる冷却

脱着が完了すると、外部からの熱は確保されるが、ベッドは現在200℃から300℃の状態にある。高温での吸着能力は事実上ゼロであるため、周囲ガスを処理するためにオンラインに戻すことはできない。フェーズ2では、パージガスのフローを継続するが、ヒーターはオフにして、ベッド温度をゆっくりと常温レベルまで安全に下げる。

この段階は、全プロセスの中で最もクリティカルでリスクの高いオペレーション・レッドラインを含んでいる。使用される冷却ガス マスト 露点が極めて低いもの（例えば-40℃以下）。高温のモレキュラーシーブベッドを冷却するために、湿った未処理のプロセスガスを使用することは厳禁です。高温で完全に乾燥したゼオライトが突然水分にさらされると、結晶は瞬時に水分を吸着します。この急激な吸着により、ゼオライトの熱エネルギーが大量に放出されます。 吸着潜熱.この局所的なエネルギー放出により、ベッドの温度は数秒のうちに制御不能なほど数百度まで急上昇し、文字通りバインダーを調理し、内部に閉じ込められた水を沸騰させ、ペレットを粉々にして使い物にならない塵（パウダリング）にし、一度のミスで数百万ドルの在庫全体を効果的に破壊してしまう。

標準的なPSA再生プロセス（圧力ベースのシーケンス）

PSAシーケンスは熱を完全に排除し、代わりに高速機械式バルブと急速減圧の運動力に頼って、ベッドから汚染物質を剥離する。

フェーズ1：減圧／ブローダウン

オンライン吸着器容器が計算上の飽和点に達すると、入口供給バルブが急速に閉じる。即座に排気バルブが開き、容器内圧が高い作動圧力から大気圧近くまで急降下する（あるいはわずかに陽圧になる）。吸着等温線によれば、この分圧の突然の急激な低下は、平衡状態を瞬時に変化させる。大量の吸着物（酸素発生装置では窒素など）が微細孔から強制的に排出され、大気中または二次回収システムに排気される。

ここでのエンジニアリングのレッドラインは、流体力学を中心に展開される。減圧の速度（dP/dt）は、オリフィスプレートまたは調整バルブによって厳密に制御されなければならない。ブローダウンが激しすぎると、膨張ガスの極端な上昇速度によって吸着ビーズが物理的に持ち上げられ、ベッドが「流動化」または沸騰してしまう。この激しい転がりとセラミックペレット間の摩擦により、大量の研磨粉塵が発生し、深刻な圧力損失の問題と最終的なシステムの機械的故障につながります。

第2段階：パージ／清掃

容器が最低圧力状態にある間は、単なる減圧では最深部の微細孔を洗浄するのに十分なことはほとんどない。完全再生を達成するには、超高純度製品ガス（または他の高乾燥キャリアガス）の小さなスリップストリームを低圧で導入し、向流方向に流す。この掃引作用により、マクロ孔と間隙に残存する微量汚染物質が積極的に掻き出され、局所的な平衡状態が破壊され、ベッドの動的吸着容量が最大ベースラインまで完全にリセットされる。

フェーズ3：再加圧

高圧の供給ガスを受け入れるために容器をオンラインに戻す前に、安全に再加圧する必要がある。低圧容器に高圧供給バルブを開くと音波衝撃波が発生し、分子ふるい層の最上層が粉砕される。そのため、再加圧はスムーズに行われ、多くの場合、並列の活性塔からの製品ガスが利用される（圧力均一化として知られるプロセス）。これにより、貴重な加圧ガスを節約し、プラント全体の効率を向上させるだけでなく、ベッド圧力が作動圧力にスムーズに等しくなり、機械的衝撃なしに次の吸着サイクルをシームレスに開始できるようになります。

モレキュラーシーブの種類による再生パラメータ

モレキュラーシーブは様々な細孔直径と骨格組成で合成されるため、水や他の極性分子に対する比親和性が大きく異なる。その結果、TSAサイクル中に吸着結合を切断するのに必要な熱力学的エネルギーは、容器に設置されたゼオライトの特定のタイプに合わせて慎重に校正されなければならない。すべてのモレキュラーシーブに一般的な加熱プロファイルを適用すると、脱離が不完全になるか（温度が低すぎる場合）、熱水劣化が加速される（温度が不必要に高い場合）。

以下の技術マトリックスは、最も一般的な4種類の工業用モレキュラーシーブの最適再生パラメーター、中核となる運転上の難点、および限界温度について概説したものである。

ふるいタイプ	最適温度範囲	コア難易度／アプリケーションノート	クリティカル・オペレーション・ポイント
3A	170°C - 220°C	3Aは孔径が小さい（3Å）ため、主にエタノール脱水と分解ガス（エチレン／プロピレン）乾燥に使用される。主な難点は、反応性オレフィンの共吸着を防ぐことである。有機物の存在下で過度の熱を加えると、ビーズ外面に深刻なコーキングや炭素析出が発生する可能性があります。	ポリマーの生成やコーキングの促進を避けるため、250℃を超えないこと。
4A	200°C - 250°C	一般的な機器の空気乾燥および天然ガス脱水用の標準的な主力製品です。脱着は比較的簡単ですが、使用再開時に-100℃の露点を達成できるよう、ベッドを徹底的にパージする必要があります。	安定した加熱ランプ速度を維持する。450°Cを超えると、ナトリウムAの結晶構造が永久的に崩壊します。
5A	200°C - 300°C	ノルマルパラフィンとイソパラフィンの分離、脱硫（H₂S除去）によく利用される。2価のカルシウムイオンはナトリウムよりも強い静電場を作り、汚染物質はより強く保持される。その結果、脱着抵抗は4Aよりも明らかに高くなり、完全な再生を達成するためにはベースライン温度を高くする必要がある。	冷却を開始する前に硫黄を完全に脱離するためには、排水ガスを注意深く監視する必要がある。
13X	250°C - 350°C	最も高い脱着エネルギーを必要とする。 13X 最も大きな細孔直径（10Å）を持ちながら、最も高い再生温度を必要とする物理的な理由は、基本的にシリカとアルミナの比率（Si/Al）が極めて低いためである。この低比率は、結晶骨格内に高密度で非常に強い静電場と極性親和性をもたらす。13X上の水の吸着潜熱は莫大である。従って、この強力な均衡を破るためには、オペレーターはかなり高い熱エネルギーを供給しなければならない。	温度プラトーの延長が必要。

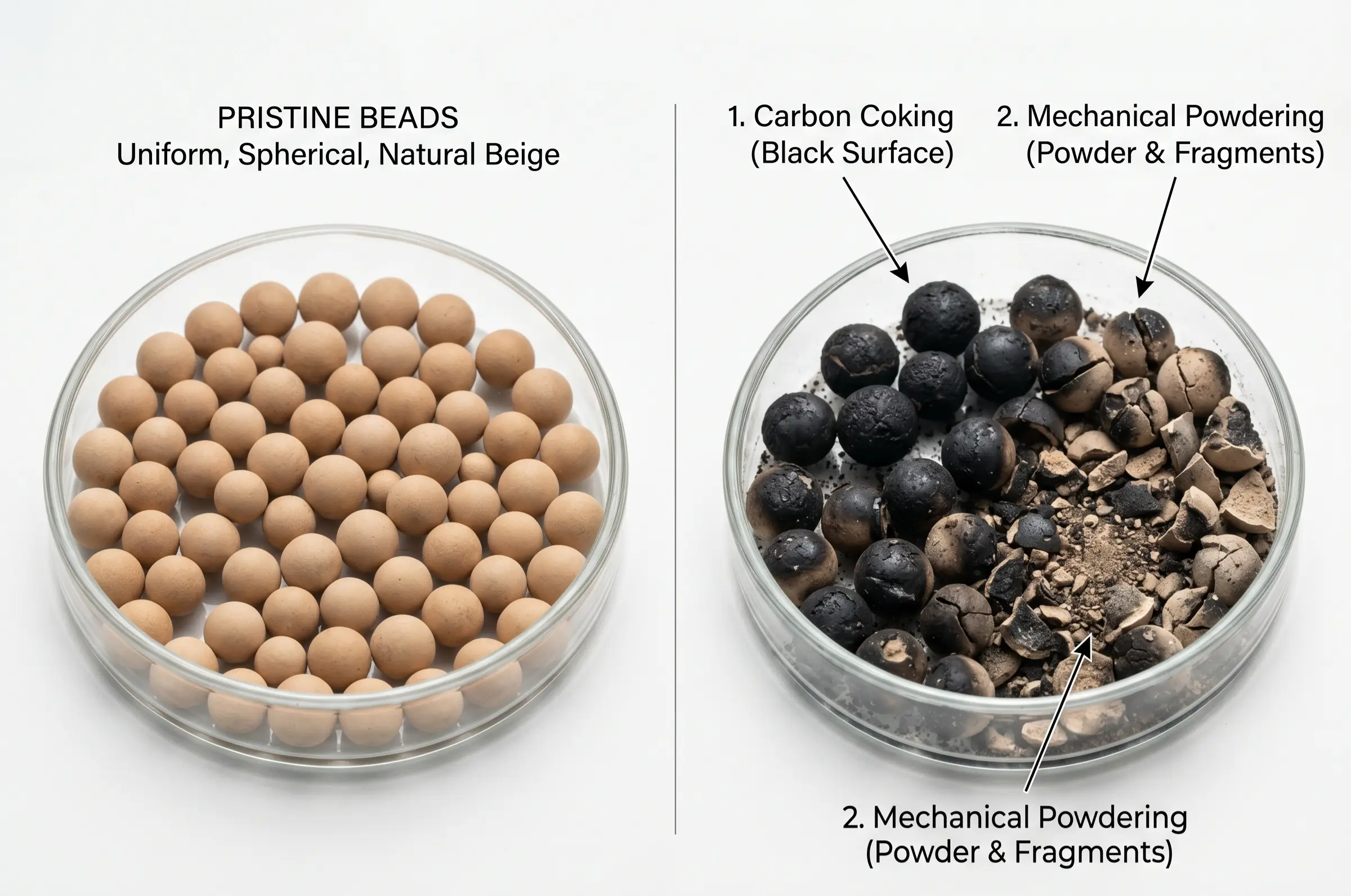

モレキュラーシーブの劣化と老化のメカニズム

モレキュラーシーブが永遠に続くことはありません。最も綿密な運転管理の下でも、ゼオライトベッドの動的吸着能力は、何千回もの再生サイクルの間に着実に低下していきます。しかし、この劣化の物理的・化学的メカニズムを理解することで、通常の磨耗と致命的な早期破損を分けることができます。プロセスエンジニアにとって、これらの故障モードを軽減することは、ライフサイクル管理の本質である。

水熱エージング（ディールミネーション）

水熱老化は、TSAシステムにおいて最も広範かつ不可避な化学劣化の形態である。加熱の初期段階において、ベッドがまだ大量の捕捉水を含んでいる場合、局所的な熱の印加によってこの水が気化し、高温高圧の水蒸気となる。デリケートなアルミノケイ酸塩の格子が高温の蒸気に何千時間もさらされると、脱アルミニウムとして知られる化学反応が起こる。蒸気が骨格を化学的に攻撃し、結晶構造からアルミニウム原子を剥ぎ取る。これにより、内部の微細孔が徐々に崩壊して融合し、内部の総表面積が永久的に減少し、動的容量が永久的に縮小する。これを軽減するために、オペレーターは、再生パージガスが非常に乾燥していることを確認し、系統温度がピークに達する前に水が排出されるように加熱ランプ速度を制御しなければならない。

コーキングとコンタミネーション（気孔の閉塞）

構造に損傷を与える熱水エージングとは異なり、コーキングは構造へのアクセスを完全に遮断する。流入するプロセスガスや再生キャリアガスに微量の重質炭化水素、コンプレッサー潤滑油、反応性アミンが含まれている場合、災難は切迫している。再生中にベッドが200℃～300℃に加熱されると、これらの重質有機分子はゼオライトペレットの表面で直接熱分解と炭化を受けます。これにより、セメントのような働きをする硬くて入り込めない炭素（コークス）層が形成され、微細孔の入り口が永久に密閉される。内部容量は技術的には無傷のままであっても、吸着剤分子はもはや細孔に入ることができない。これを防ぐには、上流で絶対的な警戒が必要であり、油分がモレキュラーシーブに触れる前に捕捉するための高効率合体フィルターとカーボン・ガード・ベッドの設置と厳格なメンテナンスが義務付けられている。

熱応力と機械的粉末化

機械的な破損は「ダスティング」または「パウダリング」として現れ、ベッド全体に激しい圧力降下スパイクをもたらします。ゼオライトペレットはセラミックであり、静的圧縮下では非常に強いが、張力や熱衝撃を受けると非常に脆くなる。オペレーターが急激に熱を加えると、ペレットの外側が熱膨張する一方でコアは冷えたままとなり、ペレットを内側から引き裂く莫大な内部剪断応力が発生します。同様に、PSAブローダウン段階やTSAパージ段階でのガス速度が設計限界を超えると、空気力学的揚力によってペレットが物理的に跳ね返り、互いにすり減り、摩耗します。このような機械的破壊を防ぐには、段階的な温度上昇率、制御されたバルブシーケンス、適切なベッドサポート/コンパクションプロトコルを常に厳守する必要があります。

性能評価と効率要因

再生に関する理論的な知識は、プラント現場において実行可能で測定可能な診断に変換されなければならない。オペレーターは、分散制御システム（DCS）からのリアルタイムの遠隔測定データを用いて、再生サイクルの効率を継続的に評価しなければならない。タイマーのみでサイクルの完了を指示することは、初歩的でリスクの高い運転戦略である。

成功する再生の主な指標

温度プロファイルの収束： TSA加熱段階が成功したことを示す最も信頼できる熱力学的指標は、ベッド入口と出口間の温度差の縮小である。加熱の初期には、高温ガスは冷たいベッドと蒸発する水にエネルギーを完全に奪われます。ベッドが乾燥し加熱されると、熱波が底部まで押し流される。流出液（出口）温度が上昇し、目標の閾値（例えば150℃以上）に達して安定すると、ベッドが熱平衡に達し、潜熱水がなくなったことを証明する。
オンライン露点安定性： 究極の性能指標。再生容器をアクティブ吸着サイクルに戻すと、製品ガスラインの水分計は直ちに超低位で安定した露点（システムによっては-100℃を下回ることが多い）を記録するはずです。露点がサイクルの初期に急上昇する場合は、再生が不完全であるか、ベッドが著しく劣化していることを示す主な指標です。
圧力降下 (ΔP) 完全性： 機械的完全性は、ベッド全体の差圧トランスミッタでモニターされます。健全なベッドは、ガス速度によって決まる安定した予測可能な圧力降下を維持します。ΔPが数サイクルにわたって安定した不可逆的な上昇傾向を示した場合、それはペレットが粉化し、分解し、間質ガス流路を詰まらせているという決定的な警告サインであり、早急な技術的調査が必要です。

再生効率に影響する重要な変数

非効率的な再生サイクルをトラブルシューティングする場合、プロセスエンジニアは3つの基本的な変数を監査しなければならない：

パージガス容積流量： 熱力学には熱が必要ですが、動力学には流量が必要です。再生キャリアガスの質量流量が低すぎると、脱離した水分を容器から掃き出す能力が不足します。水分は単に局所的な平衡に達し、冷却されるにつれてベッドの奥深くに再堆積します。
ヒーター出力と熱伝達効率： 時間の経過とともに、電気ヒーターバンドルがスケールしたり、焼成ヒーターがバーナー効率を失うことがあります。必要な熱ワット数がパージガスにうまく伝達されないと、サイクルの運転時間に関係なく、ベッドが臨界脱着温度に達することはありません。
バルブのシーリングと内部リーク： これが最も一般的でありながら、最も隠れた原因である。大型の切替バルブは必然的に摩耗する。高温の再生バルブが、冷却またはスタンバイの段階で、湿った供給ガスをほんのわずかでもシステムに漏らすと、吸着サイクルが始まる前にベッドに水分がプリロードされ、運転サイクル時間が大幅に短縮されます。

高耐久性モレキュラーシーブの選択

正確な再生パラメーターが劣化を軽減する一方で、モレキュラーシーブの生来の機械的安定性と熱水安定性が、最終的にシステムの寿命を決定する。劣悪な吸着剤は、連続的な熱と圧力の変動に対して、発塵や構造崩壊の影響を非常に受けやすい。

JALONは、22年以上の専門知識と55,000トンの年産能力を持つトップメーカーであり、極端なサイクルストレス用に設計されたモレキュラーシーブを設計しています。20年以上の石油化学の現場経験を持つ専門家チームに支えられ、お客様の再生プロセスを最適化し、計画外のダウンタイムを最小限に抑えるために、完全にカスタマイズされた吸着ソリューションと無料の技術評価を提供しています。

JALONモレキュラーシーブスについて

ふるい寿命に関するよくある質問

寿命は運転環境の厳しさによって決定されるため、正確なサイクル数に関する普遍的な基準はありません。供給ガスに反応性炭化水素や重質汚染物質が含まれていない、非常に原始的で純粋な乾燥ガス用途では、高品質のモレキュラーシーブは数千回の再生サイクルに容易に耐えることができ、3～5年の運転寿命が得られます。しかし、重油、酸性ガス、頻繁な極端な熱衝撃を伴う攻撃的で過酷な条件下では、結晶構造の劣化がより早く進み、製品の純度を維持するために全面的な交換が必要になるまでに、実行可能な寿命が12～18ヶ月に短縮される可能性があります。

ベッドを完全に再生できないと、連鎖的な運転不良ループが引き起こされる。温度不足やパージ流量不足のために微量な水分や汚染物質が微細孔に取り残されると、次のサイクルで利用可能な吸着容量が数学的に減少する。その結果、ベッドはより早くブレークスルーに達し、自動化システムはサイクル時間を短縮せざるを得なくなる。これは、バルブの切り替え頻度の乱高下、より頻繁な加熱のためのエネルギー消費の増加、残存する健全なゼオライトの熱水老化の加速、下流機器に規格外の製品が到達するリスクの指数関数的な増加をもたらし、最終的には、非常に高価な、計画外のプラント停止につながる。
