天然ガス
脱水・処理用天然ガス用分子ふるい
天然ガス処理における分子ふるいソリューション

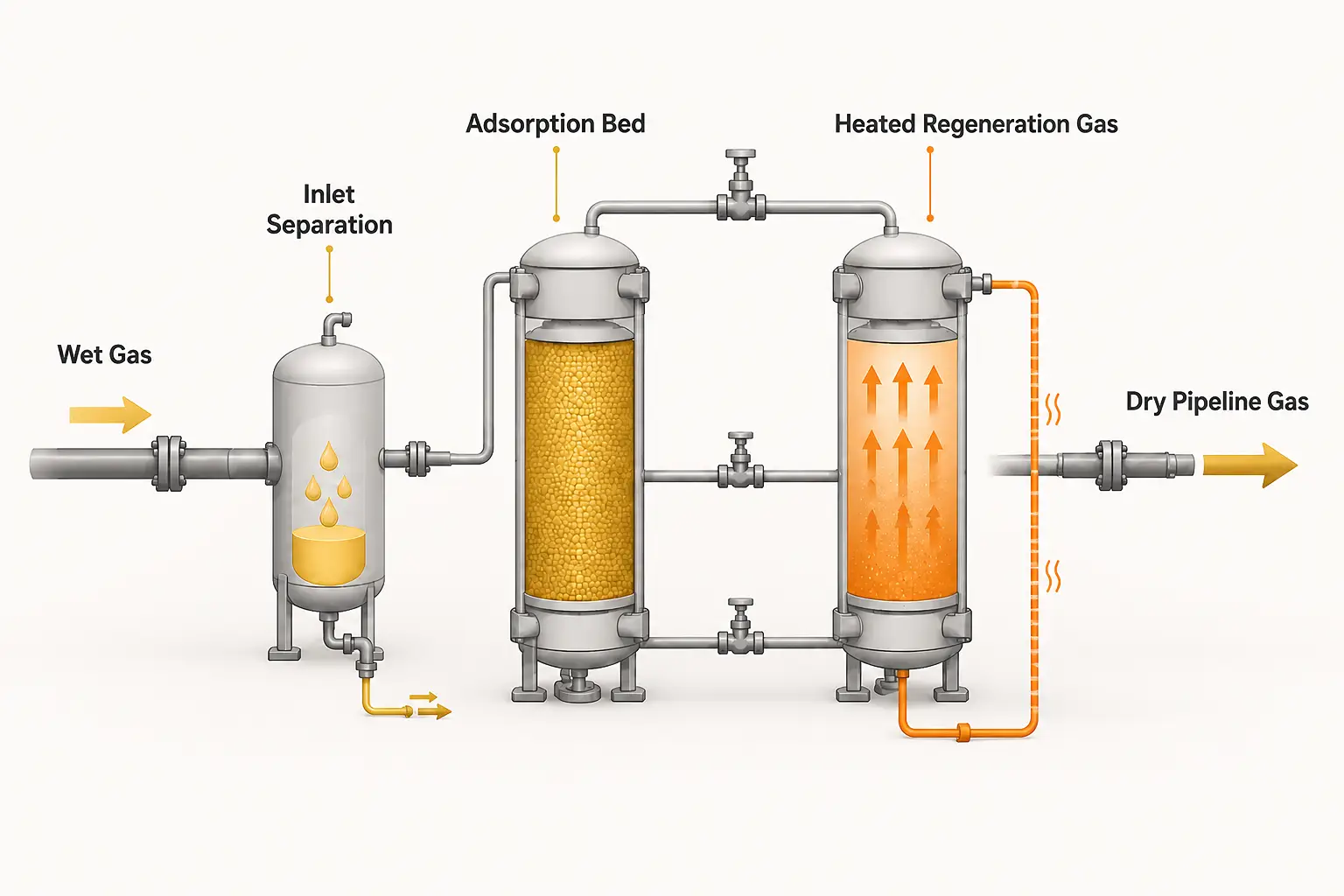

パイプラインガスの脱水：信頼性の高い水分規格を維持する
天然ガスは、パイプラインによる輸送やさらなる処理を行う前に乾燥させる必要があります。これは、水分がハイドレートを形成したり、腐食を促進したり、設備の稼働に支障をきたしたりする可能性があるためです。脱水装置では、原料ガスが1つの吸着槽を通過する一方で、別の吸着槽は、加熱された処理済みガスの流れ、あるいはその他の所定の再生方法を用いて再生されます。
1. 飼料の調整 — 液体の持ち越しリスク、給水量、圧力、温度、および下流側の水質仕様を確認する。
2. 深刻な脱水症状 — 分子ふるい層を用いて水分を保持する。3Aまたは4Aの選択は、必要な選択性と原料組成によって決まる。
3. 周期的な再生 — 選択した材料に合わせて、再生温度、ガス品質、サイクル設計を最適化することで、稼働能力を回復させる。

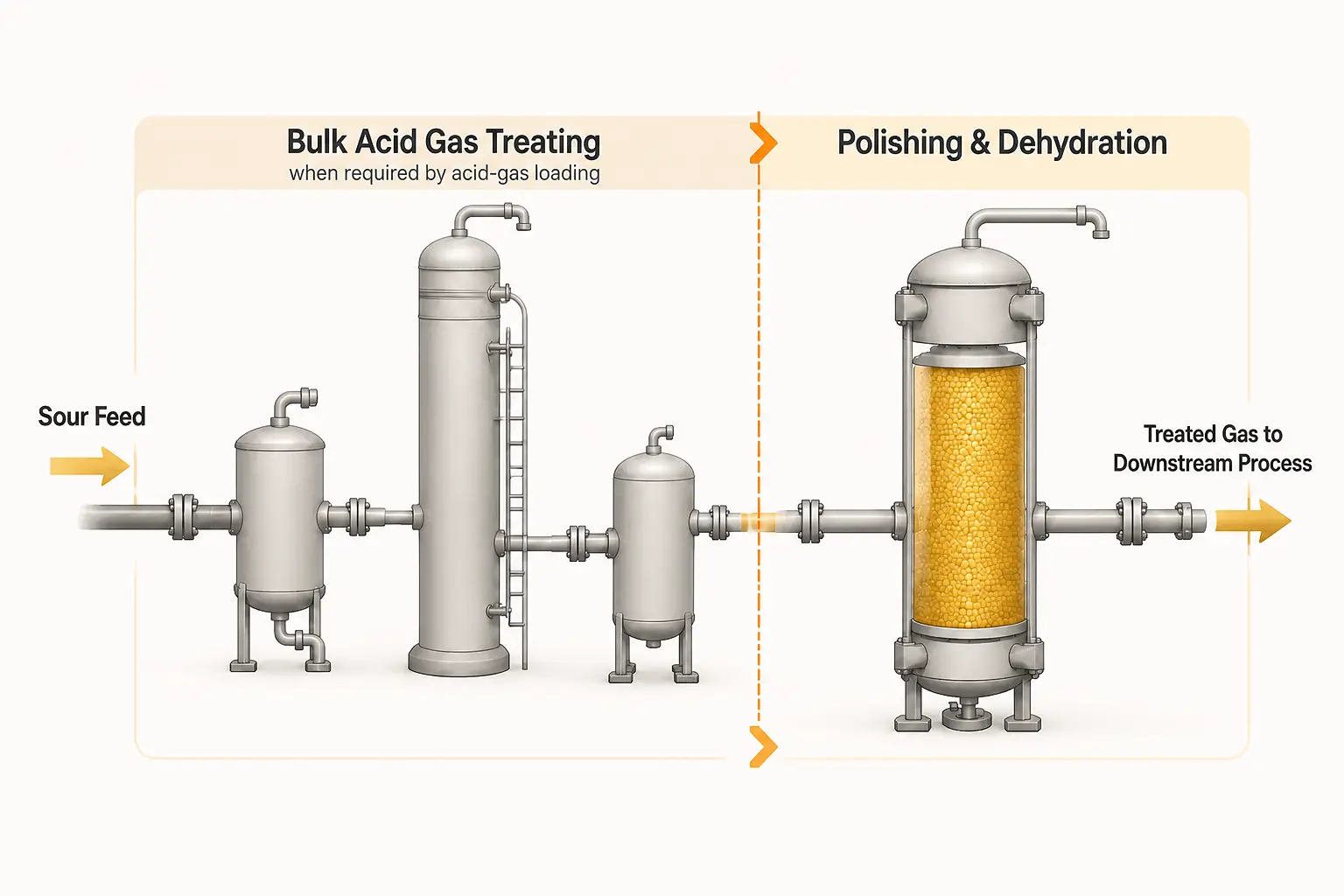

酸性天然ガスの処理：分子ふるいによる精製限界の定義
サワーガスの組成は多岐にわたります。プロセス上の課題は、単にH₂SやCO₂が存在するかどうかというだけでなく、脱水、最終精製、硫黄含有量の管理、あるいはより広範な上流処理用途として、分子ふるいの採用が検討されているかどうかにあります。
1. 酸性ガスの負荷量を算出する — H₂S、CO₂、メルカプタン、水、および炭化水素や液体の混入量を定量する。
2. プロセスの境界を確認する — 酸性ガスの負荷が高い場合、吸着精製を行う前に、専用の上流処理工程が必要となる場合がある。
3. 研磨作業に適したものを選ぶ — 分子ふるいを選択する際は、対象となる排気口仕様、COS制御の要件、および再生条件を確認した上で行ってください。

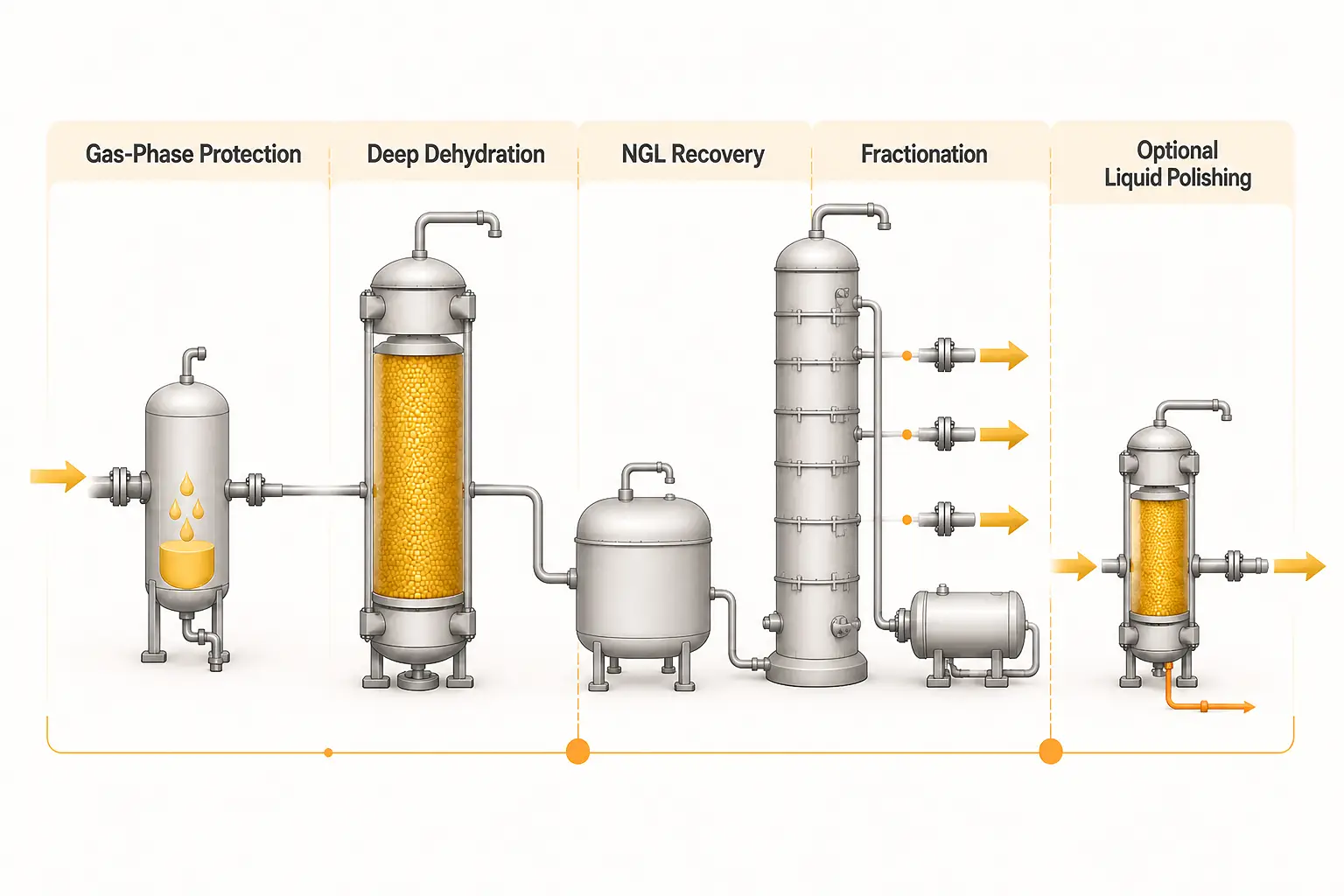

NGLおよび液状炭化水素の処理：回収率の確保と最終製品の品質維持
NGLの処理において、吸着は2つの異なる役割を果たすことがあります。極低温回収や分留の前段階では、徹底的な脱水処理を行うことで、低温装置や分離装置を保護します。回収後、特定の液体炭化水素ストリームについては、製品品質要件を満たすために、水分、硫黄化合物、または酸素含有物質をさらに除去する必要がある場合があります。
1. 気相保護 — 操作の不安定さを防ぐため、低温回収および分留を行う前に、原料を乾燥させてください。
2. 回収・選別 — NGL成分を回収した後、液体製品の処理が必要かどうかを判断する。
3. 液体炭化水素による研磨 — LPG、プロパン、ブタン、またはコンデンセート流中に含まれる不純物に合わせて、細孔径と吸着選択性を調整する。

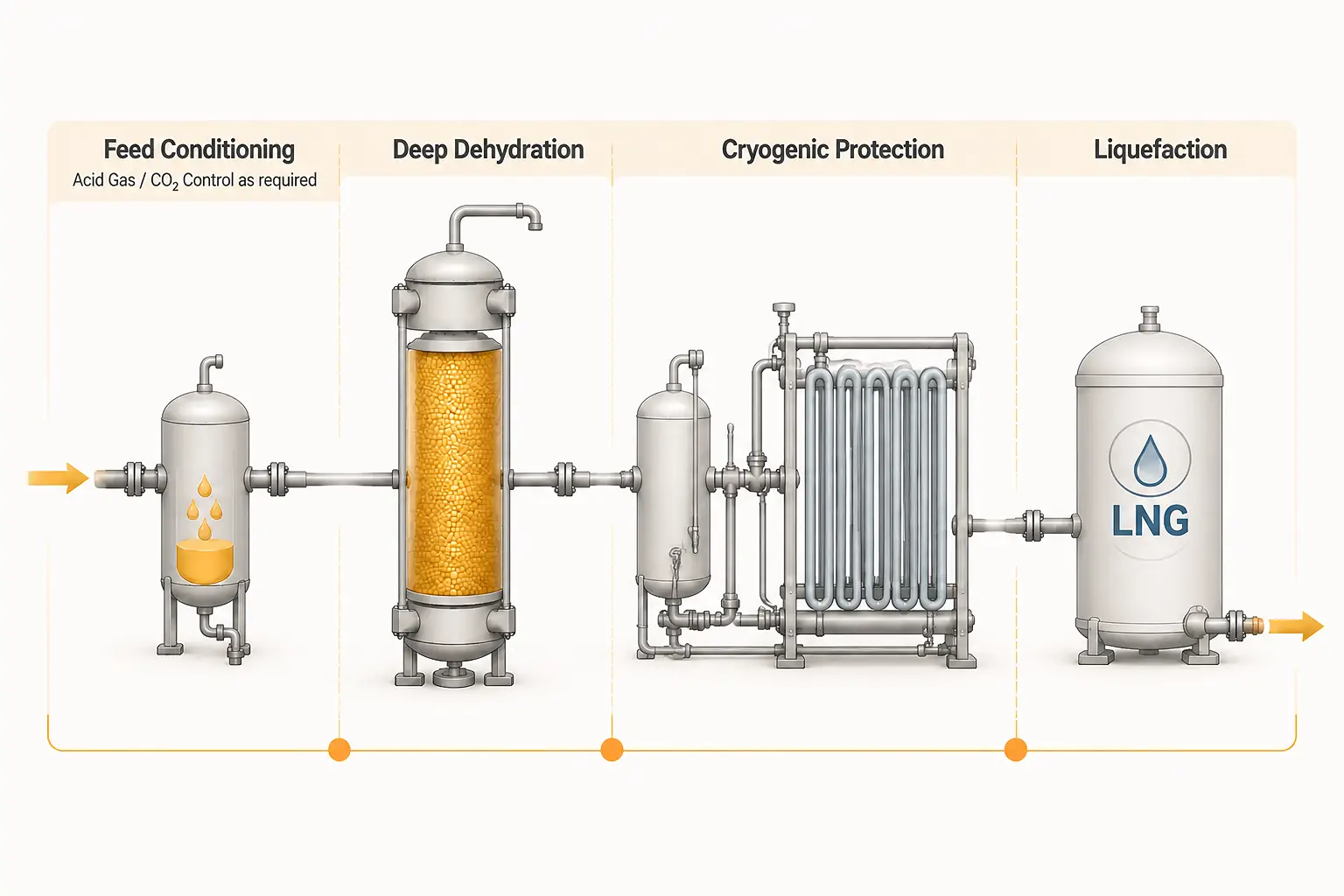

LNGの前処理：液化前の極低温処理ラインを保護する
LNGの原料ガスは、低温液化設備に送り込む前に前処理を行う必要があります。ここで重要な点は、脱水・不純物除去システムが、繰り返される吸着・再生サイクルを通じて、要求される仕様を常に維持できるかどうかです。
1. 供給ガスの特性を明らかにする — 脱水層の手前で、水、CO₂、酸性ガス、重質炭化水素、およびキャリーオーバーの状態を確認する。
2. 徹底的な脱水を行う — 求められる低温保護目標に合致する分子ふるいと充填構成を選択してください。
3. 周期的な安定性を維持する — 再生プロセスを適切に制御し、稼働能力、床の健全性、および製品の品質が長期にわたり安定した状態を維持できるようにする。
天然ガス処理に適した分子ふるいを選ぶ
01 · 給餌状況
フィードを確認してください
気相、液相、それとも混合相か？ 水、油、アミン、炭化水素の混入を特定してください。
02 · 給水当番
目標を設定する
その要件が「吸気口保護」、「通常の乾燥」、あるいは「徹底的な脱水」のいずれであるかを判断してください。
03 · 汚染物質分布図
撤去義務を定義する
CO₂、H₂S、メルカプタン類、および酸素含有化合物の濃度を、排出基準値に対してプロットする。
04 · 操作ウィンドウ
サイクルを確認してください
再生方法、温度、圧力、容器の形状、および圧力損失の許容範囲を確認してください。
05 · 製品ルート
候補リストの作成と検証
用途に合わせて、保護層、分子ふるい系、粒子形状、およびグレードを適切に選択してください。
3A
選択的深部脱水
3A モレキュラーシーブ
プロセスストリーム中の大きな分子の共吸着を低減しつつ、水の除去を優先する。
電車内での典型的な場所： 選択的な吸水により予測可能な再生が可能な、深層乾燥層。
製品を見る →
4A
汎用脱水
4Aモレキュラーシーブ
従来の天然ガスおよび炭化水素ストリームの乾燥作業において、信頼性の高い出発点となります。
電車内での典型的な場所： 所定の条件下で安定した低水分管理を行うための脱水層。
製品を見る →
5A
選定された研磨作業
5A モレキュラーシーブ
水と、特定されたCO₂、H₂S、あるいはそれより微量の硫黄系汚染物質を、どこで併せて評価する必要があるかを検討してください。
選択確認： 仕様を決定する前に、酸性ガスの充填量、COS要件、および再生条件を確認してください。
製品を見る →
信頼性の高い性能とは、単なる製品仕様以上のものです
JALONは、天然ガスの脱水処理向けに特別に設計された分子篩であり、高い水分吸着能力と二酸化炭素吸着能力、優れた水熱安定性、および良好な動的特性を備えています。
01 · 循環型経済
作業能力
処理能力とは、ブレークスルーが発生するまでに、ろ過層がどれだけの水または汚染物質を保持できるかを示すものです。これは、サイクル時間、再生頻度、および設置容量に直接影響を与えます。
JALONの注目ポイント： 対象処理量に対して吸着能力を評価し、材料の量や再生計画が、単なる表向きの仕様だけでなく、実際の処理流に基づいて策定されるようにする。
02 · ベッドの完全性
クラッシュ力
深層の工業用床層は、その上にある材料の重量を支えながら、圧力変化やガス流による力を受けます。脆弱な粒子は破砕され、床層の分布を乱し、流れの不均一を引き起こす可能性があります。
JALONの注目ポイント： 圧縮強度の性能を材料評価の主要な指標として、配合および成形条件を制御する。
03 · 圧力損失制御
低失業率
フィネスは、単にベッドをほこりっぽく見せるだけではありません。圧力損失を増加させたり、下流の機器を汚染したり、バルブや制御装置の摩耗を早めたりする原因にもなります。
JALONの注目ポイント： 繰返し運転による粉塵発生リスクを低減するため、摩耗、粒子分布、および適切な製品形態を評価する。
04 · 飼料のレジリエンス
熱水および化学的安定性
水分の急激な増加、酸性ガスへの曝露、および不適切な熱条件は、吸着挙動に変化をもたらしたり、耐用年数を短縮したりする可能性があります。安定した運転を実現するには、まず、供給物が吸着層にどのような影響を与えるかを把握することが重要です。
JALONの注目ポイント： 材料ファミリーおよび動作限界を、水負荷、汚染物質、再生条件に合わせて選定し、技術的評価を通じてエッジケースを確認する。
05 · 再生経済学
再生互換性
吸着性能は高いものの、再生が十分に行われない材料は、時間の経過とともに吸着能力が低下します。再生条件は、エネルギー消費量、サイクル時間、および長期的な充填層の性能に影響を与えます。
JALONの注目ポイント： グレードの選定および運転範囲の定義にあたっては、TSA/PSAの経路、再生温度、ガスの品質および圧力を考慮してください。
06 · 逆流防止機能
河口・河床の保護
液体の水や炭化水素が混入すると、分子篩層に過負荷がかかり、物質移動が遅くなり、再生処理が困難になることがあります。予防措置を講じる方が、早期の交換を行うよりも費用を抑えられる場合が多いです。
JALONの注目ポイント： その供給条件に対して、活性アルミナ保護層、入口調整、あるいは多層床構成のいずれが適切であるかを評価する。
天然ガス用分子ふるいプロジェクトに対する技術・供給支援
吸着剤を実際のガス流に合わせて選択する
- その処理が、流入水保護、通常の乾燥、徹底的な脱水、あるいは選択的な精製であるかを定義してください。
- 水負荷、相の状態、液体の持ち込みリスク、およびCO₂／H₂Sの汚染物質プロファイルを確認してください。
- 3A、4A、5A、13X、および活性アルミニウムの各役割について、再生限界値および目標出口品質との照合を行ってください。
`バッチ単位の制御による天然ガス脱水サイクルの保護`
- 吸着容量の確認は、予測可能な脱水サイクルと再生計画の策定に役立ちます。
- 圧縮強度と嵩密度は、荷重や圧力サイクル下において、深層の完全性を維持するのに役立ちます。
- 粒子径分布と摩耗率の評価は、微粉に起因する圧力損失のリスク管理に役立ちます。
200g / 3年
バッチ審査用の保存済み参照サンプルおよび品質管理記録
分子ふるいの再充填用として、適格な供給源を確保する
- 認定材料の継続的な供給に向けた、年間20,000トンの分子ふるい製造能力を公表。
- 上流側の水負荷保護を必要とするプロジェクトにおいて、活性アルミナ生産能力は年間5,000トンとされている。
- DCSによる生産およびバッチ記録の管理により、より厳格に管理された代替品選定および供給見直しプロセスが実現されます。
信頼性の高い吸着剤の供給を支える、実績あるシステム
天然ガス処理プロジェクトにおいては、材料の選定は、管理された製造プロセスおよびトレーサビリティを確保した品質管理システムによって裏付けられなければなりません。JALONの現在のマネジメントシステム認証書および関連書類をご確認ください。
ISO14001: 2015
ISO45001: 2018
ISO9001: 2015
ISO50001エネルギー管理システム認証
IATF16949 2016 認証書
