乾燥剤式エアドライヤーのトラブルシューティング：4つの一般的な故障パターンと対処法

本来は到達すべきではない配管から水が漏れている。露点の測定値が不安定になったり、アフターフィルターに赤みを帯びた粉末が堆積したり、あるいは以前は-40 °Fを維持できていた乾燥機が、今ではまったく温度を維持できなくなっている。吸着式エアドライヤーのトラブルシューティングは、ある原則から始まります。吸着式ドライヤーの性能低下にはいくつかの原因があり、露点値が基準を満たさなくなったからといって、必ずしも吸着剤層の交換が必要というわけではありません。このガイドでは、ドライヤーに求められる性能、4つの故障モードの違い、修理と吸着剤の補充のどちらを選択すべきかを判断する方法など、一連のプロセスを網羅しています。さらに、タワーに何を補充すべきか、そして次の吸着剤層を良好な状態に保つ方法についても解説しています。

主要機能と期待される性能

乾燥剤式ドライヤーは、ヒーローではなく、シフト制で稼働する装置です。2つの塔が交互に動作します。一方の塔では吸着剤層が圧縮空気から水蒸気を除去している間、もう一方の塔は再生を行っており、一連のバルブによって数分ごとに両者の役割が入れ替わります。多くの計器用空気や重要な産業用途では、通常、圧力露点が約-40 °C/-40 °Fと規定されていますが、必要な露点は用途やシステムの条件によって異なります。ISO 8573-1 では、圧力露点が -40 °C 以下の場合は「水クラス 2」、-70 °C 以下の場合は「水クラス 1」に該当します。圧縮空気の仕様書には、粒子クラスおよび油クラスについても明記する必要があります。

この役割を担う設計方式は2つあります。従来の非加熱式パージドライヤーは、乾燥済みの圧縮空気の一部を用いて、オフラインのベッドを再生します。従来の固定サイクル方式では、比較的一定のパージパターンが採用される場合があるため、 露点制御による再生により、不要なパージガスの消費を削減できます. 加熱式およびブロワーパージ式乾燥機は、再生に熱を利用するため、パージ空気のコストを削減できます。この違いは後々重要になります。なぜなら、各タイプにはそれぞれわずかに異なる不具合の発生パターンがあるからです。

トラブルシューティングを始める前に、ひとつ注意点を述べておきます。このガイドは、産業用および工場用の圧縮空気システム、すなわちコンプレッサーから供給を受けるツインタワードライヤーを対象としています。トラックやトレーラー用のエアドライヤー、プラスチック樹脂用ドライヤー、そして洗濯室にある家電製品には、いずれも「乾燥剤」という言葉が含まれていますが、それぞれ独自の故障メカニズムがあります。お使いの機器がこれらに該当する場合は、このマニュアルは適用されません。お使いの機器が、エアツール、計測機器、あるいは工場の現場に空気を供給するものである場合、以下の4つの故障モードが参考になります。

現場診断

吸着式乾燥機に見られる4つの一般的な故障モード

露点が低下したり、下流側に水が見られたりした場合、故障の原因は4つの箇所のいずれかにあります。それぞれに特徴、発生メカニズム、および最初に確認すべき点があります。これらを順に確認することで、「乾燥機が壊れている」という漠然とした状態から、具体的な診断へと導くことができます。

過湿 — 吸込条件が設計値を超える場合

その特徴：暑い午後や生産のピーク時には露点が徐々に上昇し、需要が落ち込むと元に戻る。そのメカニズム：吸着層は所定の水分負荷に合わせて設計されており、設計値よりも高温または高湿度の流入空気が、切り替えが行われる前に稼働中の吸着層を満たしてしまう。ここで密かに作用しているのは温度である： 所定の圧力における飽和圧縮空気の場合、入口温度が20 °F低下すると、水分含有量はおよそ半分になります. まず確認すべきは、流入温度と上流側の冷却状況です。アフタークーラーの汚れやクーラーの排水口の故障は、本来は正常な吸着層に急速に過負荷をかける原因となります。解決策は上流側にあります。冷却機能を回復させ、排水口を修理すれば、「機能不全」に陥っていた乾燥剤も再び正常に機能するようになります。

油による汚染 — 吸着能力が恒久的に低下した場合

その兆候は、充填直後から数週間で露点が低下し、プレフィルターエレメントがびしょ濡れになり、乾燥剤自体が白亜のような白色ではなく黄褐色を帯びていることです。そのメカニズムは単純で容赦のないものです。コンプレッサーの潤滑油が吸着剤の表面を覆い、その油膜が乾燥剤ビーズに対して、まるでラップがスポンジに作用するように働きかけるのです。その結果、表面はもはや水分を保持できなくなります。油は水ではないため、いかなる再生温度でもこの状態を元に戻すことはできません。汚染された吸着層を加熱しても、油がさらに奥深くまで浸透してしまうだけです。著しい油汚染は、乾燥剤の吸着能力を恒久的に低下させる可能性があります。吸着層が深刻に汚染されている場合、通常は油の発生源と上流側のろ過問題を是正した後、吸着層の交換が必要となります。

まず確認すること：プレフィルターエレメントを切り開いて確認します。プレフィルター内に油が蓄積している場合は、上流側の油分離システムを点検すべきという警告です。油が乾燥剤層にまで達している場合は、交換が必要かどうかを判断する前に、充填材に汚染がないか点検してください。コンプレッサーの油混入と濾過システムの問題を修正してから、充填を行ってください。この順序で作業を行ってください。

過度な摩耗 — ベッドからほこりが過剰に発生する場合

特徴：アフターフィルターエレメントが繰り返し目詰まりし、低所に乾燥剤の粉塵が堆積し、露点は安定しているものの圧力損失が上昇している。そのメカニズムは、ビーズ同士やタワーの壁面との摩擦により、どの層でも多少の粉塵は発生するが、層が崩壊している場合は、何かしらの異常を示している。ある現場事例では、過剰な乾燥剤の粉塵とヒーター関連の故障が併発しており、これが媒体の状態と乾燥機のハードウェアの両方を点検すべき理由を如実に示している。粉塵の発生要因は2つある。ビーズの品質と層内の乱れである。品質は購入前に測定可能であり、圧縮強度や摩耗率は公表されている仕様値である（これらについては、後述の「補充」のセクションで詳しく説明する）。乱れは、高速流、緩い層支持、および慢性的な加圧・減圧の衝撃によって生じる。まず確認すべきは、粉塵が発生し始めた時期である。最近の補充後に発生した場合は、取り扱い上の問題や不適切なグレードの材料が原因である可能性が高く、バルブの故障後に発生した場合は、流量の乱れが原因である可能性が高い。

バルブおよび再生の不具合 — ハードウェアがサイクルを停止させる場合

特徴：片方のタワーがなかなか乾燥しない、故障アラームが点滅する、あるいはパージ排気がほとんど出ないといった現象が見られます。原因：再加圧弁、パージ弁、またはシフト弁が固着していると、ベッドは名目上のみ「再生」された状態となり、また、乾燥剤の粉塵で詰まったパージマフラーは背圧を上昇させ、再生効率を低下させる可能性があります。最初の確認：1サイクルを観察する。両方のタワーが予定通りに加圧、保持、減圧を行うことを確認し、パージ排気の挙動をOEMの通常の動作パターンと比較する。ここでコスト削減につながるポイント：バルブやマフラーの故障は、乾燥剤の補充費用のほんの一部で済む修理部品で修正できる。真の原因がバルブの固着にあるにもかかわらず、反射的にベッドの補充を行ってしまう作業チームは、新しいベッドの費用を支払った挙句、依然として古い問題を抱えたままになってしまう。

修理か補充か？ 優先順位の決定

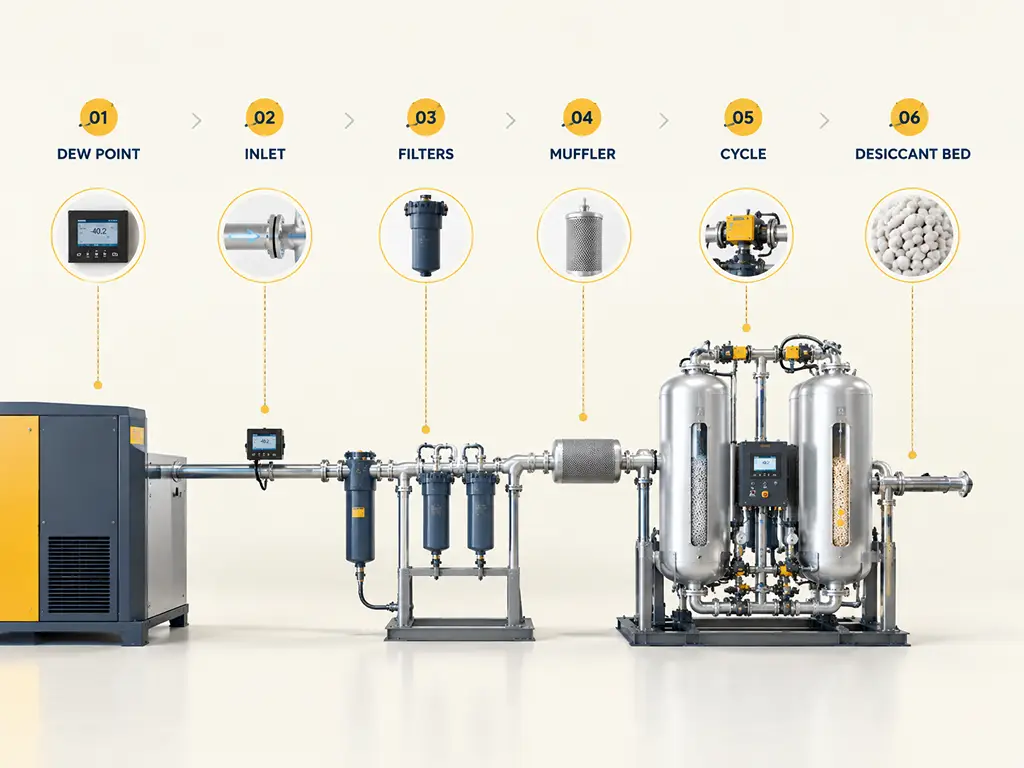

トラブルシューティングを行う際は、常に同じ手順を踏む必要があります。つまり、高価なものや内部的な原因を調べる前に、安価なものや上流の要因を確認するのです。効果的な順序は以下の通りです：

この一連のプロセスにおける最終的な判断基準は次の通りです。バルブ、マフラー、計器の不具合は修理されます。過負荷状態は上流側で設計上解消されます。通常、乾燥剤の寿命が尽きた場合、取り返しのつかない汚染や損傷を受けた場合、あるいは要求される露点に対応できなくなった場合に、補充が正当化されます。この一連のプロセスを省略すると、振動の状態だけで補充の判断が下されてしまいます。その結果、バルブの固着が、新しい乾燥剤を1ベッド分も無駄にすることにつながってしまうのです。

交換が必要と判断された場合、次は交換時期の問題が浮上します。公表されているガイダンスでは、正当な理由から具体的な数値が示されていません。というのも、交換間隔は乾燥機の設計、乾燥剤の化学的特性、および運転条件によって異なるからです。業界の大まかな目安として、一部のサプライヤーは、清潔で安定した非加熱式ツインタワーシステムについては3～5年、一部の加熱式またはブロワーパージ式システムについては2～4年を挙げています。ただし、これらの数値は、OEMのガイダンスや状態に基づくモニタリングに代わるものではありません。露点の推移は、OEMの点検間隔や稼働条件の履歴と並んで、主要な指標の一つとなるべきです。この状態に基づくアプローチには、一つの前提条件があります。それは、露点測定器が校正されている必要があるということです。そうでなければ、その傾向は単なる虚構に過ぎません。補充のスケジュールを立てるためにセンサーの測定値を信頼する前に、必ず校正を行ってください。

材料の選定

交換用充填材の選び方

ベッドの納期が近づくと、発注書には、ほとんどの仕様書には記載されていない質問が記載されます。それは、「タワーには具体的に何を充填するのか」というものです。圧縮空気乾燥機用の乾燥剤は、単一の素材ではありません。価格だけで選定すると、各タイプが実際にどのような用途に適しているかという点が無視されてしまいます。

活性アルミナは、再生式圧縮空気乾燥機、特に汎用用途や層状ベッドの一部として広く使用されています。高相対湿度下では分子篩よりも多くの水分を保持し、液体の飛沫に対する耐性が高く、破砕や摩耗にも強いという特徴があります。例えば、Jalon社は、同社のドライヤー用グレードの材料について、以下の仕様を公表している。粒径1.0～2.2 mmから8.0～10.0 mmのビーズで、静的水吸着量は重量比で少なくとも17% （相対湿度60%、25 °C）、最大粒径のビーズ（25個の平均値）における破砕強度は25 Nから280 N、摩耗損失は0.3%以下に抑えられている。アルミナを用いた加熱再生温度は180～350 °Cである。

分子ふるい4Aは、従来の活性アルミナ層が提供するように設計されているものよりも低い圧力露点が求められる場合に、しばしば選択されます。また、極めて低い露点（PDP）を目標とする用途では、精製層としても一般的に使用される。厳密に制御された4オングストロームの細孔が水分を極限まで除去するため、クラス1グレードの空気を追求するベッドにおける深層材料として用いられる。さらに、密閉系における静的脱水においても標準的な選択肢となっている。公表されているドライヤーグレードの4Aは、少なくとも22.5%（重量比）の静的水吸着量 （相対湿度75%、25 °C）、圧縮強度は少なくとも40 N（小粒）から80 N（大粒）であり、粒径は1.6～2.5 mmおよび3.0～5.0 mmに加え、1/16インチおよび1/8インチのペレットが用意されています。残りの棚に関する概要：13X分子篩は、水分とCO₂の両方の除去が求められる用途により適している。従来の圧縮空気乾燥機において、4Aの直接的な代替品として扱うべきではない。シリカゲルは多くの乾燥用途において依然として定評のある乾燥剤であるが、再生式圧縮空気乾燥機では、その機械的堅牢性と運転条件に対する耐性から、活性アルミナがしばしば好まれる。

購入前に素材を比較する方法

2つの手法によって、この装置は実用的なシステムへと変わります。第一に、各材料が乾燥曲線の一区間を担うため、層状のベッドが構成されています。アルミナ層がサイクルの初期段階における高湿度負荷を軽減し、4A層が空気を深い露点まで浄化することで、高価なふるいを作業の中で最も汚れやすい部分から保護します。第二に、充填前に受入検査を実施することです。「貴社の材料が粉状になってしまった」という紛争を解決する3つの数値は、圧縮強度、摩耗損失、および静的水吸着量です。これら3つはすべてサプライヤーが公表している仕様書に記載されており、納入されたドラムの内容物はこれらと一致している必要があります。充填量は、充填層の形状から推定します。具体的には、タワーの断面積に充填層の高さを掛け、さらに充填するグレードについてサプライヤーが指定した嵩密度を乗算します。OEMが指定した充填重量を使用するか、実際の充填層容積とサプライヤーの嵩密度から必要な質量を算出します。その際、メーカーが指定した沈降・充填手順を考慮に入れてください。ブリッジングや自由落下による破砕を避けるため、スクリーンを通してビーズをゆっくりと充填してください。

「次のベッド」を生き続けよう

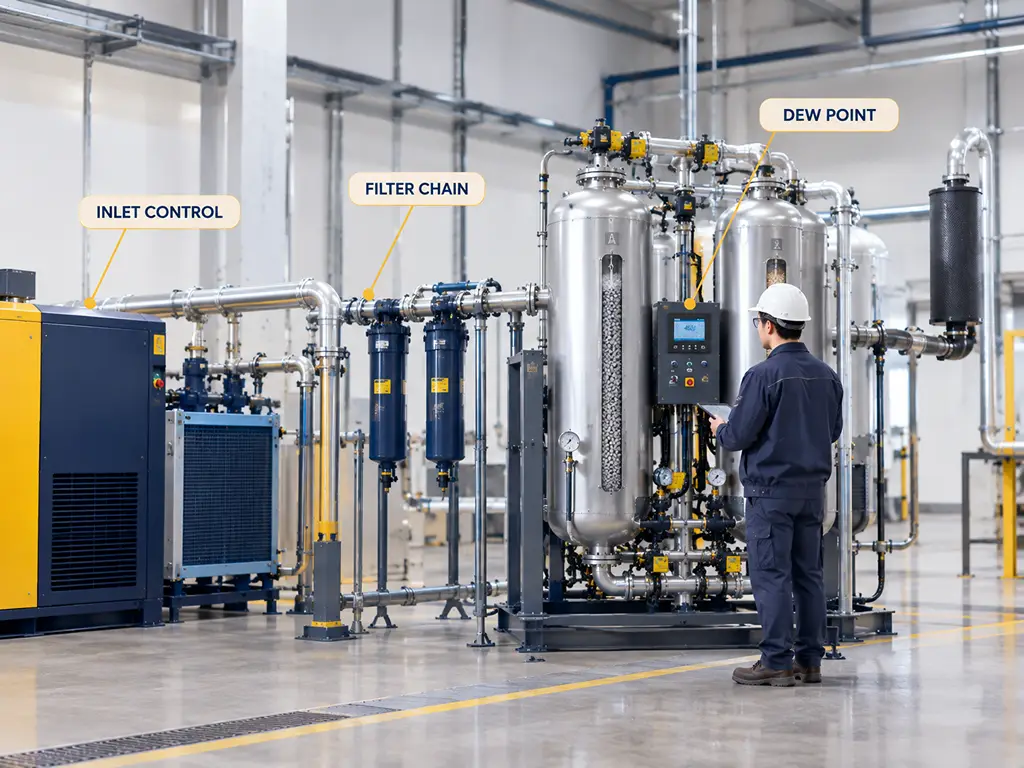

新しい充填材は投資です。ここでは、それを保護するための対策をご紹介します。作業の順序は乾燥機の上流から始まります。なぜなら、充填材にとって最大の敵はタワーを通過することはないからです。それらは、空気が塔に到達する前に除去されるか、あるいは除去されないかのどちらかです。

• 入口を制御する。 所定の圧力下にある飽和圧縮空気の場合、入口温度が20 °F低下すると、水分含有量はおよそ半分になります。アフタークーラーの表面を清潔に保ち、凝縮水排出装置を正常に機能させることは、乾燥剤の寿命を延ばすための対策となります。
• フィルターチェーンのメンテナンスを行ってください。 プレフィルターは、オイルや水の塊からベッドを守る「ボディーガード」のような役割を果たします。アフターフィルターは、ベッドから排出されるほこりを捕らえます。パージマフラーは、時間の経過とともにそのほこりで詰まってしまうため、6～12か月ごとに点検・交換を行ってください。
• 監視ループを閉じる。 校正済みの露点センサーと記録された傾向線を活用することで、交換時期の決定を「暦に基づく当て推量」から「状態に基づくスケジュール」へと転換でき、さらに、乾燥剤の不良ロットについて、6ヶ月も手遅れになる前にその問題を指摘するための根拠を得ることができます。

チェックリストでは避けられない一つの限界があります。コンプレッサーからオイルが漏れている場合、フィルターは一時的な延命策に過ぎず、根本的な解決策にはなりません。オイルの混入こそが根本的な問題であり、一連のろ過工程は単に時間を稼ぐだけなのです。まずはコンプレッサーを修理するか、あるいは次のオイル補充を今すぐ計画してください。

ディストリビューターの視点

リフィル事業

サプライヤーの視点からこれら4つの故障モードを改めて検討してみると、アフターマーケットの構造が再構築されることがわかります。オイル汚染と通常の消耗は、補充注文につながる2つの故障原因であり、これにより乾燥剤の交換は、単発の販売ではなく、診断に連動した定期的な購入となります。これに応じて在庫を管理する販売代理店や圧縮空気サービス会社は、販売量の面では活性アルミナ（多くの汎用ドライヤー構成に幅広く適用可能）を主力とし、露点値が低い案件向けには4Aシーブを常備しています。

一方、摩耗による粉塵の発生問題こそが、紛争の勝敗を分ける鍵となります。顧客が赤みを帯びた粉末の入った袋を持ち込み、材料のせいだと非難してきた場合、公表されている圧縮強度や摩耗量の数値を提示し、返金の争いではなく納入ロットごとの比較を求めることができれば、その瞬間から会話の展開は一変します。また、トリアージセクションで示された状態に基づく交換ロジックは、サービス部門にとってのスケジュール管理ツールとなります。記録された露点の推移から、サービス会社は各顧客の補充時期を把握できます。これにより、補充作業は緊急対応から計画的な訪問へと変わり、販売代理店は故障発生後ではなく、故障前に適切な材料を発送できるようになります。
