Purificación de hidrógeno PSA

PURIFICACIÓN DE HIDRÓGENO MEDIANTE PSA

Desde tamices moleculares hasta sistemas completos de PSA de hidrógeno

JALON suministra adsorbentes especializados de tamiz molecular para la purificación de hidrógeno mediante PSA. En colaboración con socios de ingeniería con amplia experiencia, también ofrecemos tecnología de procesos PSA, diseño de ingeniería, suministro de equipos y soluciones EPC para nuevos proyectos de purificación de hidrógeno y para la modernización de unidades existentes.

Comenta tu proyecto de anuncio de servicio público

Adsorbentes PSA de hidrógeno JALON

Una gama especializada de tamices moleculares diseñada para diferentes composiciones de gas de alimentación, requisitos de eliminación de impurezas y condiciones de funcionamiento de los sistemas PSA.

JLPH5

Resistencia para servicio cíclico

Examen de Competencia en Lengua Japonesa

Adsorción a baja presión de impurezas

JLFA

Absorción rápida en ciclos cortos

Explora las series de productos

Convertir el gas de alimentación rico en hidrógeno en un gas de producto fiable

El hidrógeno procedente de procesos de reformado, refinería y procesos químicos suele contener óxidos de carbono, nitrógeno, metano, humedad e hidrocarburos residuales. La purificación mediante adsorción por oscilación de presión (PSA) elimina selectivamente estas impurezas, al tiempo que permite que el hidrógeno pase como gas producto.

Cómo funciona la purificación de hidrógeno mediante PSA

La adsorción y la regeneración tienen lugar en lechos diferentes durante los ciclos escalonados de PSA, lo que permite una producción continua de hidrógeno.

01 GAS DE ALIMENTACIÓN

Alimento rico en hidrógeno

El H₂ entra en la unidad con impurezas propias del proceso.

02 ADSORCIÓN

Impurezas retenidas

Las capas adsorbentes retienen de forma selectiva los componentes que no son hidrógeno.

03 PRODUCTO H₂

Salida continua

El hidrógeno purificado pasa a través del sistema durante la adsorción, mientras que varios lechos funcionan de forma secuencial para mantener un flujo continuo del producto.

04 REGENERACIÓN

Cama restaurada

La despresurización y la purga eliminan las impurezas antes de que el lecho se vuelva a presurizar para el siguiente ciclo.

Fuentes de gas de alimentación ricas en hidrógeno

No todos los gases ricos en hidrógeno son iguales. Su composición, presión y niveles de impurezas determinan el pretratamiento y la configuración del adsorbente necesarios para una purificación eficaz mediante PSA.

Gases de alimentación típicos del PSA
Gas de reformado al vapor
Gases residuales de refinería
Gas de horno de coque
Gases residuales de procesos químicos
Gas de craqueo de metanol
Gasificación: gas de síntesis

Dónde se utiliza el hidrógeno purificado

La pureza del hidrógeno y los límites de impurezas varían en función de la aplicación posterior. La experiencia de JALON en adsorbentes, combinada con un diseño adecuado del proceso PSA, ayuda a satisfacer los distintos requisitos de calidad del hidrógeno. Es posible que se requiera un tratamiento de purificación adicional para cumplir con normas de uso final más estrictas.

Aplicaciones típicas en la fase de transformación
Hidrotratamiento en refinerías
Hidrocraqueo
Hidrogenación química
Síntesis de amoníaco
Síntesis de metanol
Hidrógeno para pilas de combustible
NUESTRA SOLUCIÓN

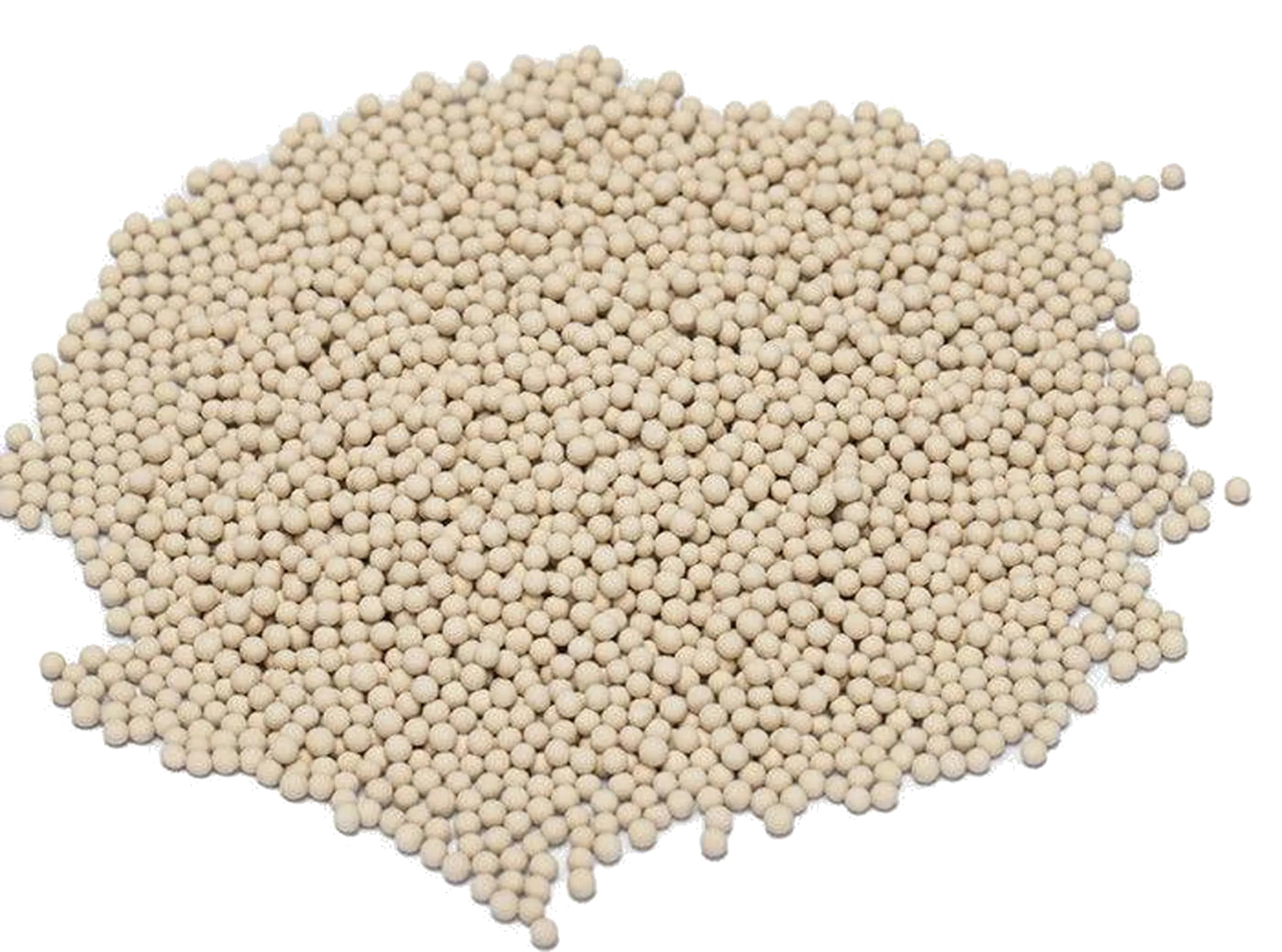

Adsorbentes para la purificación de hidrógeno JALON PSA

JALON desarrolla adsorbentes especializados a base de tamices moleculares para la purificación de hidrógeno mediante PSA, diseñados para eliminar impurezas clave como el CO, el CH₄ y el N₂ de las corrientes de gas ricas en hidrógeno. Nuestros productos se han desarrollado para satisfacer las exigencias de separación y funcionamiento cíclico de las unidades industriales de PSA.

En lugar de limitarse a un único tipo de adsorbente, JALON ofrece una gama con diferentes características de adsorción, índices de captación de impurezas y propiedades mecánicas. La selección del producto puede adaptarse a la composición del gas de alimentación, a los requisitos de separación y a las condiciones de funcionamiento, tanto para nuevas unidades de PSA como para proyectos de sustitución de adsorbentes.

Adsorbentes adaptados a su aplicación de PSA.

Seleccione en función de la eliminación de impurezas, la respuesta al ciclo y la durabilidad del lecho, según su gas de alimentación y las condiciones de funcionamiento.

01

JLPH5

Combina la adsorción de CO, CH₄ y N₂ con una alta resistencia mecánica para ayudar a mantener la integridad del lecho a lo largo de ciclos repetidos de PSA.

02

Examen de Competencia en Lengua Japonesa

Proporciona una mayor adsorción de impurezas, especialmente a bajas presiones parciales, para aplicaciones que requieren una eliminación más profunda de las impurezas residuales.

03

JLFA​

Ofrece un elevado rendimiento de adsorción dinámica y una rápida captación de impurezas para favorecer un uso eficaz del lecho en operaciones PSA de ciclo corto.

ASOCIACIÓN EN PROCESOS E INGENIERÍA

Más allá de los adsorbentes: soluciones de ingeniería y procesos PSA

Gracias a la estrecha colaboración con Hanxing Energy, JALON combina adsorbentes especializados de tamiz molecular con una tecnología de procesos PSA consolidada y conocimientos de ingeniería para ofrecer soluciones integradas de purificación de hidrógeno, respaldadas por una amplia experiencia en proyectos industriales.

Diseñado en función de los requisitos de su unidad

01

Tecnología de procesos PSA

Analizamos la composición del gas de alimentación, la presión y los niveles de impurezas para definir el pretratamiento y la disposición de los lechos adsorbentes; a continuación, configuramos el ciclo PSA en función de los objetivos de pureza, recuperación y funcionamiento del hidrógeno.

02

Ingeniería de equipos y módulos

Diseñamos sistemas de adsorción PSA y equipos auxiliares en función de la capacidad requerida y las condiciones del emplazamiento, con módulos montados sobre bastidores que integran los equipos clave para una instalación eficiente.

03

EPC y ejecución de proyectos

Apoyamos la construcción de nuevas unidades y la modernización de plantas existentes, desde el diseño preliminar y detallado hasta la adquisición, la construcción y la puesta en marcha, coordinando las interfaces entre el adsorbente, el proceso y los equipos.

1000+

Sistemas instalados

430+

Plantas de PSA a gran escala

400

Profesionales de la ingeniería

500+

Patentes de invención / Patentes de modelo de utilidad

¿Una nueva unidad de PSA o una mejora de una planta existente?

Indíquenos la composición de la alimentación, el caudal, la presión y los objetivos de pureza y recuperación del hidrógeno.

Comenta tu proyecto de anuncio de servicio público
ESTUDIOS DE CASO DE PROYECTOS

Casos prácticos de PSA extraídos de operaciones industriales reales

Desde la purificación del gas de horno de coque hasta la modernización a gran escala de un sistema PDH PSA, los adsorbentes de JALON han ayudado a ambas unidades a alcanzar sus objetivos de pureza y rendimiento del hidrógeno en diferentes condiciones de funcionamiento.

PURIFICACIÓN DEL GAS DE HORNO DE COQUE / 2022

Hidrógeno de alta pureza procedente del gas de horno de coque

En Henan Liyuan Chemical, JALON suministró y cargó 128 toneladas de tamiz molecular JLPH5 durante la parada de mantenimiento de la unidad PSA II en agosto de 2022. Con un tratamiento de 14 000 Nm³/h de gas de horno de coque, la unidad alcanzó una producción de 6 700 Nm³/h de hidrógeno con una pureza ≥99,99% y un rendimiento ≥80%. Se cumplieron todos los indicadores de rendimiento acordados.

≥99,991 TP3T

Pureza del hidrógeno

≥80%

 Rendimiento de hidrógeno

≤20 ppm

 CO + CO₂ en el hidrógeno producido

ACTUALIZACIÓN DEL SISTEMA PDH PSA / 2024

La modernización del sistema JALON JLFA cumple los objetivos de pureza y rendimiento del PSA de PDH

En Wanhua Chemical (Yantai), JALON modernizó una unidad PDH PSA de 60 000 Nm³/h sustituyéndola por una unidad JLFA de igual volumen. La unidad alcanzó una pureza de hidrógeno ≥99,99% y un rendimiento ≥89% sin reciclaje de gases residuales.

60 000 Nm³/h

Capacidad de procesamiento de piensos

≥99,991 TP3T

Pureza del hidrógeno

≥89%

Rendimiento de hidrógeno

100%

Cumplimiento de los procesos

¿POR QUÉ JALON?

Un socio de confianza, desde la homologación de materiales hasta la entrega a nivel mundial

JALON combina el desarrollo especializado de tamices moleculares con una producción sujeta a controles de calidad y un servicio de asistencia técnica ágil para aplicaciones industriales de separación de gases.

28+

Años de experiencia en tecnología y fabricación de tamices moleculares.

116 000 t

Capacidad de producción anual de material de tamiz molecular.

86+

Regiones y países en los que prestamos servicio en los distintos mercados industriales.

200 g

Se toma una muestra de cada lote para garantizar la trazabilidad durante tres años.

Certificaciones que avalan una calidad constante

Los sistemas de gestión con certificación ISO contribuyen a garantizar una fabricación responsable, un control de calidad documentado y un suministro fiable.

Preguntas frecuentes

JALON suministra adsorbentes especializados de tamiz molecular y colabora con Hanxing Energy para dar soporte a la tecnología de procesos PSA, el diseño de ingeniería, el suministro de equipos y las soluciones EPC. El alcance de cada nueva unidad o actualización se define en función de la composición de la materia prima, las condiciones de funcionamiento y las especificaciones de hidrógeno deseadas.

El 5A no es el único adsorbente que se utiliza en la PSA de hidrógeno. Un lecho estratificado también puede emplear 3A, 4A, 13X, alúmina activada o carbón activado para la deshidratación, la gestión del CO₂ o la protección frente a hidrocarburos, dependiendo de la alimentación. El 5A suele seleccionarse para la etapa de eliminación de CO y N₂. El JLPH5 lleva esta función un paso más allá con una estructura de 5A sin aglutinante, diseñada para mejorar la adsorción de CO, N₂ y CH₄, permitir ciclos rápidos y ofrecer una elevada resistencia mecánica.
El gas de alimentación rico en hidrógeno puede contener CO, CO₂, N₂, CH₄, vapor de agua e hidrocarburos residuales. El proceso PSA utiliza adsorbentes con diferentes afinidades para retener estas impurezas, mientras que el hidrógeno pasa a través de ellos como gas producto.
El proceso PSA se utiliza habitualmente tras la reformación con vapor de metano y con gases residuales procedentes de refinerías, plantas petroquímicas, hornos de coque, plantas de metanol y de amoníaco. Su idoneidad depende de la composición del gas, la presión de funcionamiento y la pureza y recuperación de hidrógeno requeridas.
Revisa el análisis del gas de alimentación, el tamaño de las perlas, la disposición del lecho, el método de carga, la presión y la temperatura de funcionamiento, la duración del ciclo, las especificaciones actuales del hidrógeno y cualquier indicio de desgaste o contaminación del lecho.
Los cambios en la composición de la alimentación, la humedad o la contaminación por hidrocarburos pesados, el desgaste del adsorbente, la sedimentación del lecho y las modificaciones en el ciclo del proceso pueden afectar al rendimiento.
